PRESS CENTEREG8200邊緣計算網關支持讀寫滿足DL/T 645-2007的電能表。
協議可參考:https://iotrouter.yuque.com/attachments/yuque/0/2023/pdf/38696274/1698633005173-e1161816-e598-47dc-a12a-9a25ccedd737.pdf
支持在DLT645節點中配置多個要采集的數據,通過輸入消息來觸發數據采集。DLT645節點按照數據點的配置順序進行采集,每采集完一個數據標識即輸出一個消息對象。 串口配置:選擇電表設備接入的串口號 數據名稱:要采集的數據點名稱,鍵值對的KEY,用戶自定義 功能備注:要采集的數據點的備注名,方便記憶,用戶自定義 電表地址:要采集的數據點的電表表號 數據標識:要采集的數據點的數據標識
詳情請參考協議文檔 |
示例采集一個表號為202303300141單相電表的A相電壓和組合有功總電能,數據名稱自定義為:voltageAatee,采集結果存儲在屬性msg.payload中,如圖所示,一個數據點輸出一條消息:
源碼:見文末
支持向DLT645節點輸入符合規定的消息對象,實現【寫數據】、【廣播校時】、【拉合閘】等功能。
因DL/T 645功能多,不在統一介紹輸入輸出內容,以具體的示例表示輸入輸出項。其中msg的屬性全部符合《 中華人民共和國電力行業標準 DL/T 645-2007多功能電能表通信協議》,用戶在使用過程中需要自行理解該協議中對相應字段的規范。
1. 讀數據

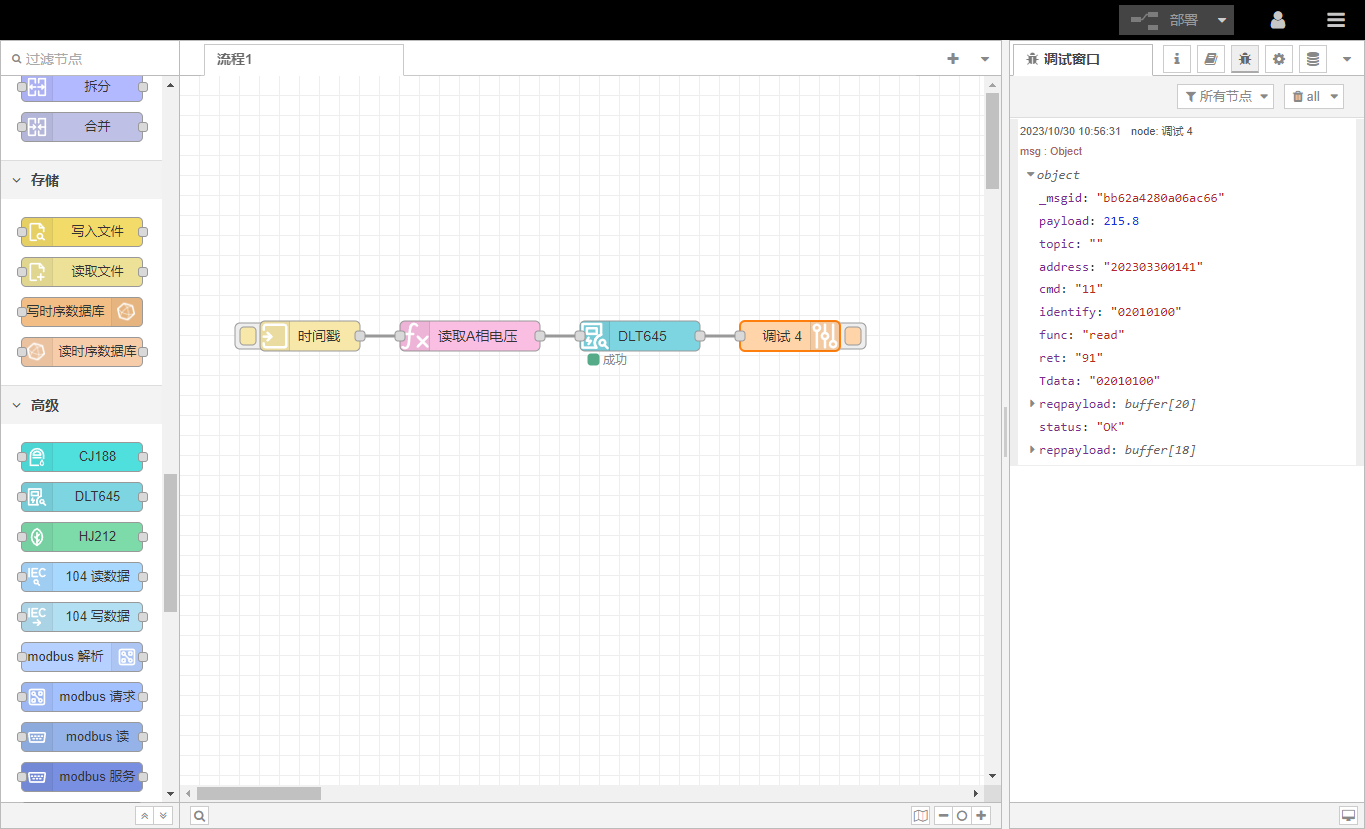

msg.address ='202303300141' //address 表地址 msg.cmd = '11' //cmd 控制碼 msg.identify = '02010100' //identify 數據標識 return msg; |
源碼:見文末
2. 寫數據

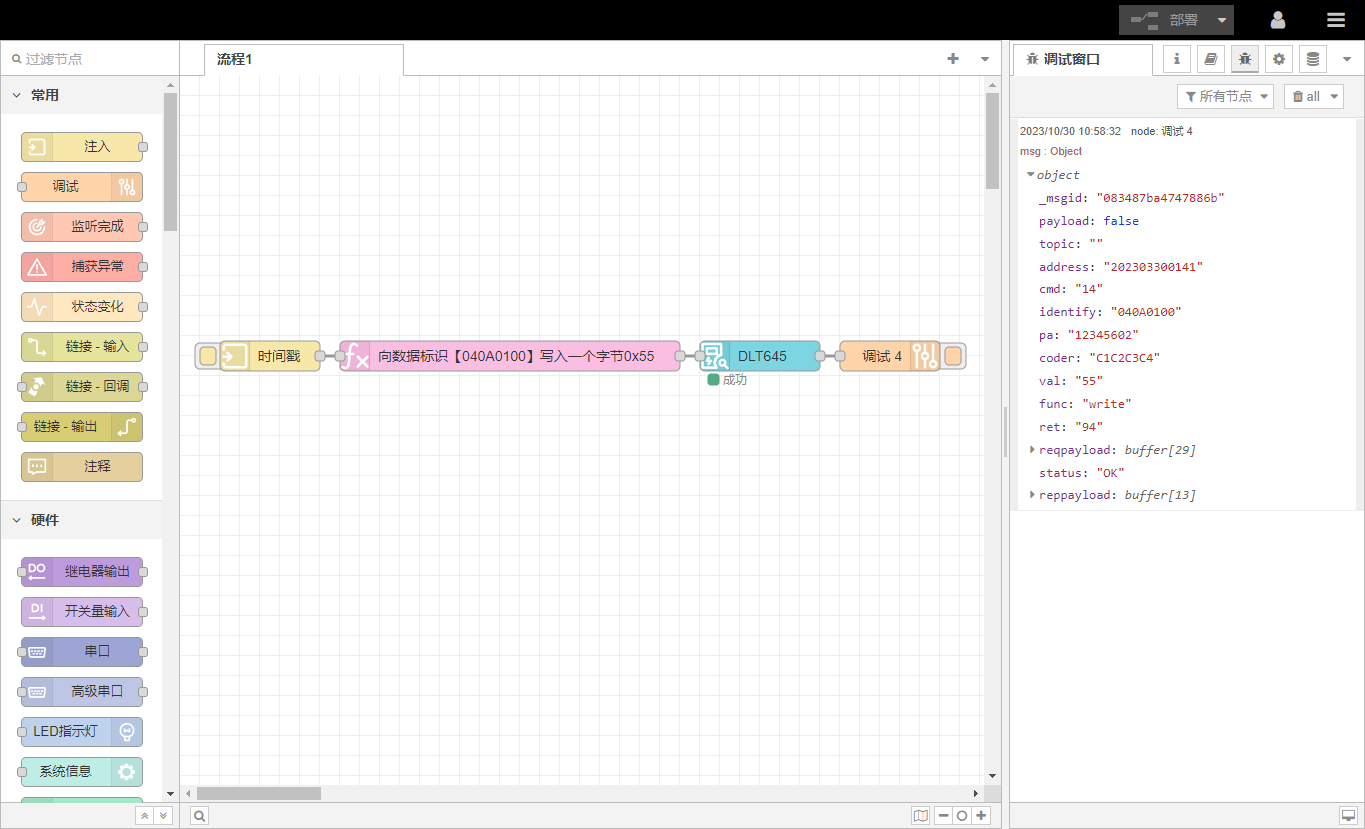

msg.address ='202303300141' //address 表地址 msg.cmd = '14' //cmd 控制碼 msg.identify = '040A0100' //identify 數據標識 msg.pa = '12345602' //pa 密碼 msg.coder='C1C2C3C4' //coder 操作者代碼 msg.val='55' //val 寫入的值 0x55 return msg; |
源碼:見文末
3. 廣播校時

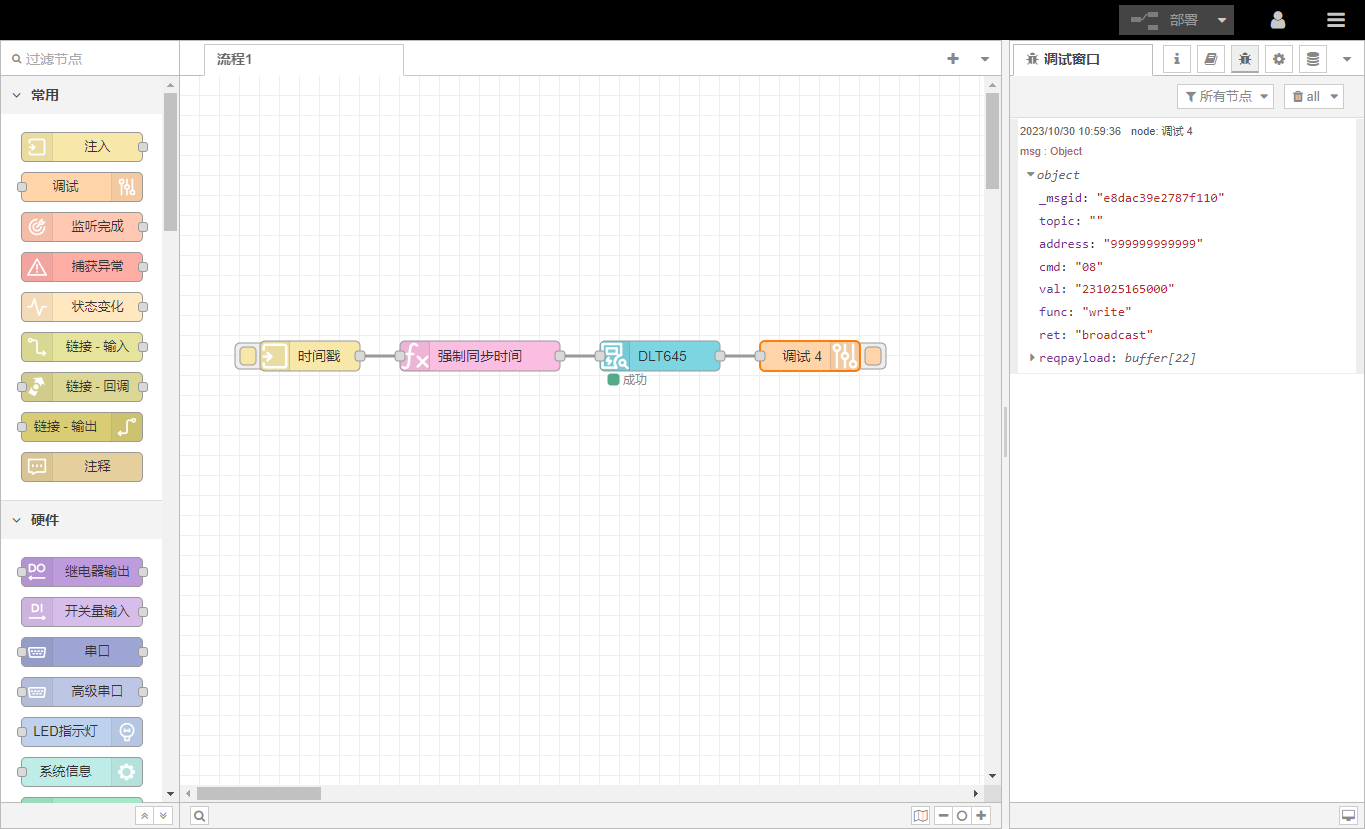

msg.address ='999999999999' //address 廣播地址 廣播校時不要求應答 msg.cmd = '08' //cmd 控制碼 msg.val='231025165000' //val 寫入的值 23年10月25日16時50分00秒 return msg; |
源碼:見文末
4. 凍結命令
msg.address ='202303300141' //address 表地址 msg.cmd = '16' //cmd 控制碼 msg.val ='99000000' //val 寫入的值 99000000 月凍結 return msg; |
源碼:見文末
5. 最大需量清零

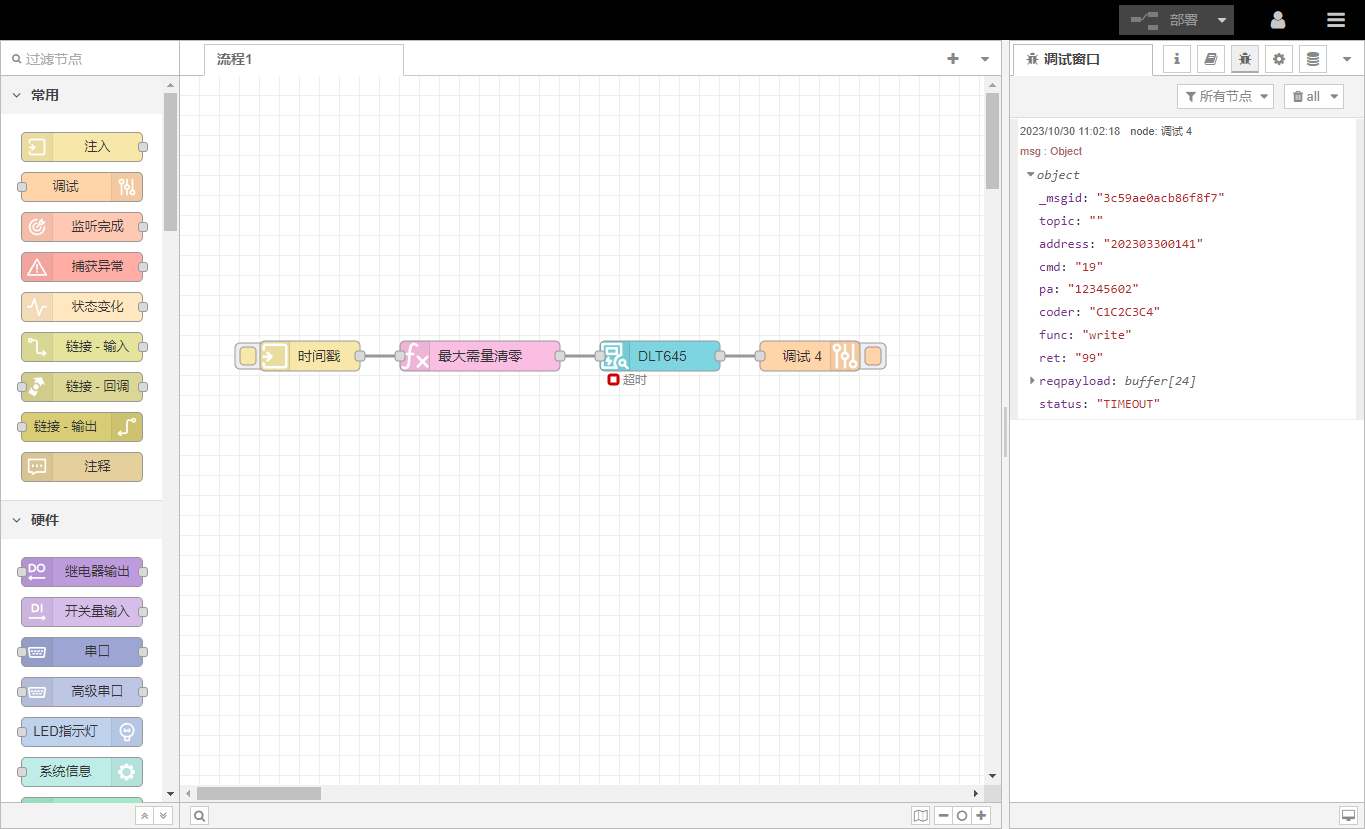

msg.address ='202303300141' //address 表地址 msg.cmd = '19' //cmd 控制碼 msg.pa ='12345602' //pa 密碼 msg.coder = 'C1C2C3C4' //coder 操作者代碼 return msg; |
源碼:見文末
6. 電表清零

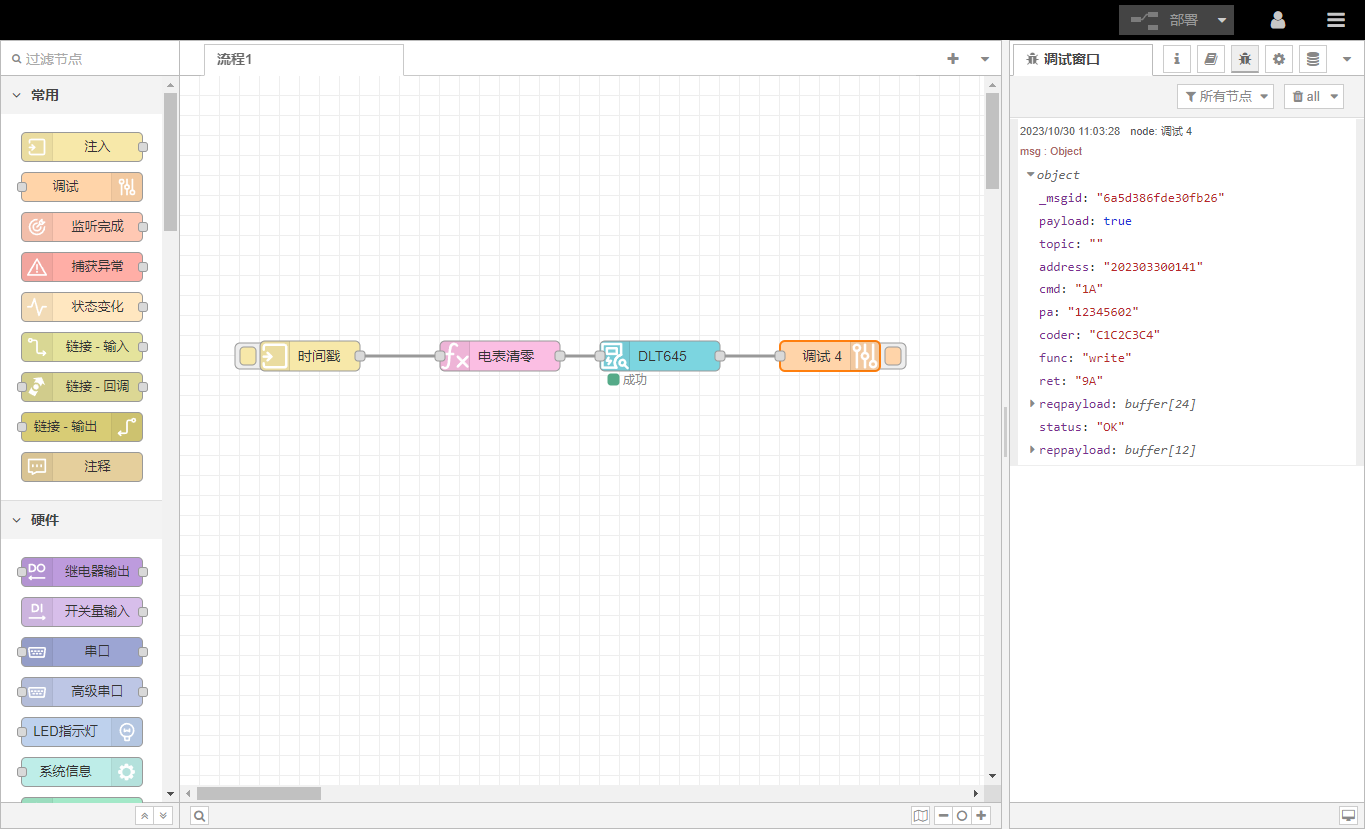

msg.address ='202303300141' //address 表地址 msg.cmd = '1A' //cmd 控制碼 msg.pa ='12345602' //pa 密碼 msg.coder = 'C1C2C3C4' //coder 操作者代碼 return msg; |
源碼:見文末
7. 事件清零
msg.address ='202303300141' //address 表地址 msg.cmd = '1B' //cmd 控制碼 msg.pa ='12345602' //pa 密碼 msg.coder = 'C1C2C3C4' //coder 操作者代碼 msg.identify = 'FFFFFFFF' //identify 事件總清零 return msg; |
源碼:見文末
8. 跳合閘、報警、保電

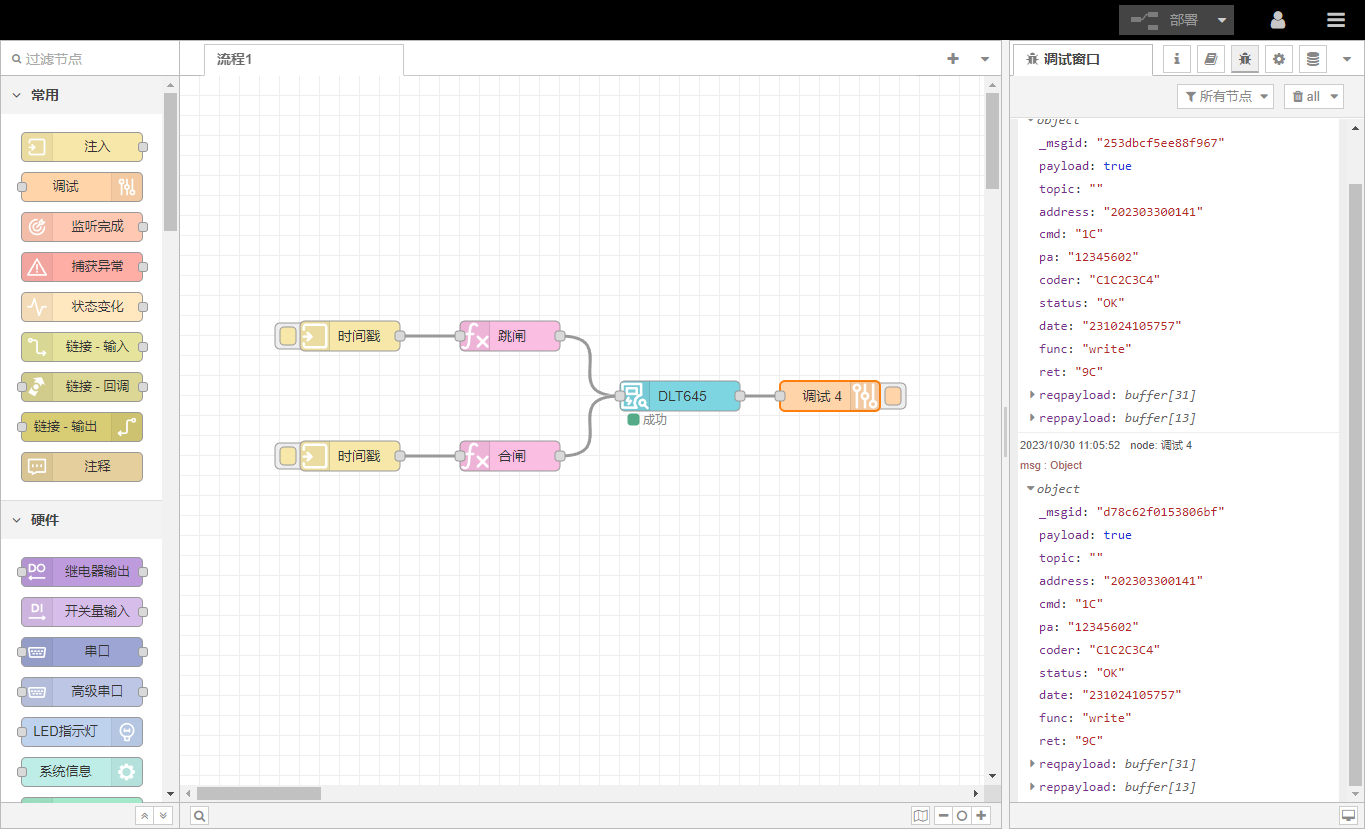

msg.address ='202303300141' //address 表地址 msg.cmd = '1C' //cmd 控制碼 msg.pa ='12345602' //pa 密碼 msg.coder = 'C1C2C3C4' //coder 操作者代碼 msg.status = '1A' //status 跳閘 msg.date = '231024105757' //date 事件總清零 return msg; |
讀取超時:請檢查【表地址】等參數是否正確、物理線路是否正常。電表本身可能不支持某些數據標識
讀取錯誤:數據無法解析,DLT645節點的輸出包含了【請求報文】、【響應報文】,可自行使用函數計算節點將DLT645節點的輸出對象進行解析
