概述

Modbus是一種工業現場總線協議，通常運行于RS485總線，采用半雙工即一問一答的通信機制。Modbus分為Modbus RTU/Modbus TCP/Modbus ASCII三種通信模式，網關目前支持Modbus RTU/Modbus TCP兩種通信模式。

Modbus主站請求節點：根據設置的參數（地址碼/功能碼/寄存器起始地址/寄存器數量等）生成Modbus指令。

Modbus主站解析節點：根據匹配的Modbus主站請求節點，解析響應數據。

Modbus主站解析節點使用時需指定匹配的Modbus主站請求節點（Modbus主站請求和Modbus主站解析節點匹配碼一致即可），匹配完成就會按照Modbus主站請求節點的設置來解析數據，因此Modbus主站請求和Modbus主站解析節點必須成對出現且匹配碼必須唯一。

節點只對協議報文處理，并未指定相應的物理通道，因此一般配合串口或者TCP節點一起使用。從而可以靈活實現Modbus RTU / Modbus TCP / Modbus RTU over TCP / Modbus TCP over RTU。

以下介紹主要針對Modbus主站請求節點，Modbus主站解析節點無任何設置項。Modbus基礎概念此處不在介紹，如果不熟悉，請參考以下資料：https://iotrouter.yuque.com/attachments/yuque/0/2024/pdf/26702863/1726737470503-a9dfc212-14fd-45f3-b41a-0feee6be77b9.pdf

Modbus 主站請求

輸入

輸出

功能

1.名稱

工作區內節點的命名，方便維護及記憶。

2.匹配碼

當請求節點匹配碼與解析節點匹配碼一致時，自動完成匹配，解析節點會按照請求節點的配置進行解析。

3.協議

Modbus RTU / Modbus TCP。

4.點位表

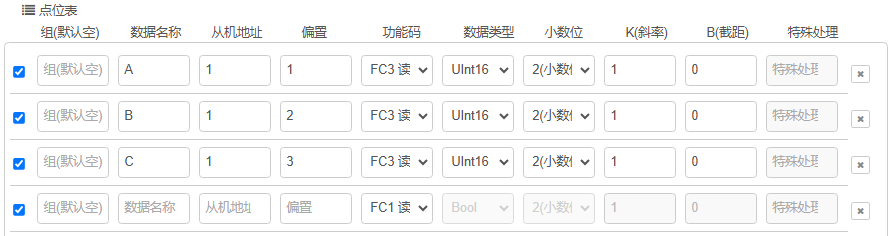

a勾選框

請勾選要讀取的點位。不勾選則不會自動讀取，僅用于寫入時匹配數據點用。

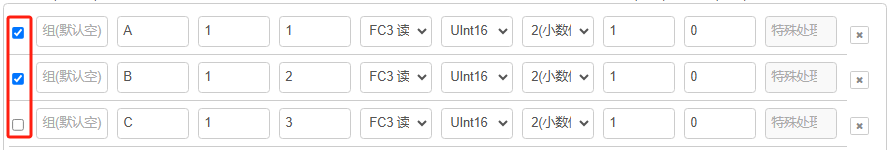

不勾選的點位只在寫入時用作匹配數據點用。如上圖所示，C未勾選則不會自動讀取C點位，寫入時輸入格式：【msg.payload.C = 125】，當表中有數據名稱為C的點位時，將會匹配該點位，并將值125寫入對應的寄存器。

b組

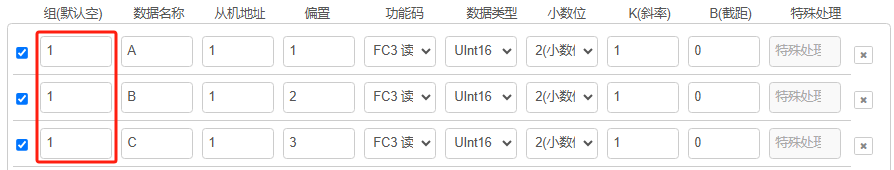

連續 且 可讀 且 從機地址相同 且 功能碼相同 的點位可配置為一個組，同組點位讀取會構造一條指令讀取，從而大幅提高讀取效率。不同組的點位，會按照一個點位構造一條指令的方式讀取。

同組使用時，需嚴格遵守Modbus協議中關于寄存器讀取最大長度的限制！

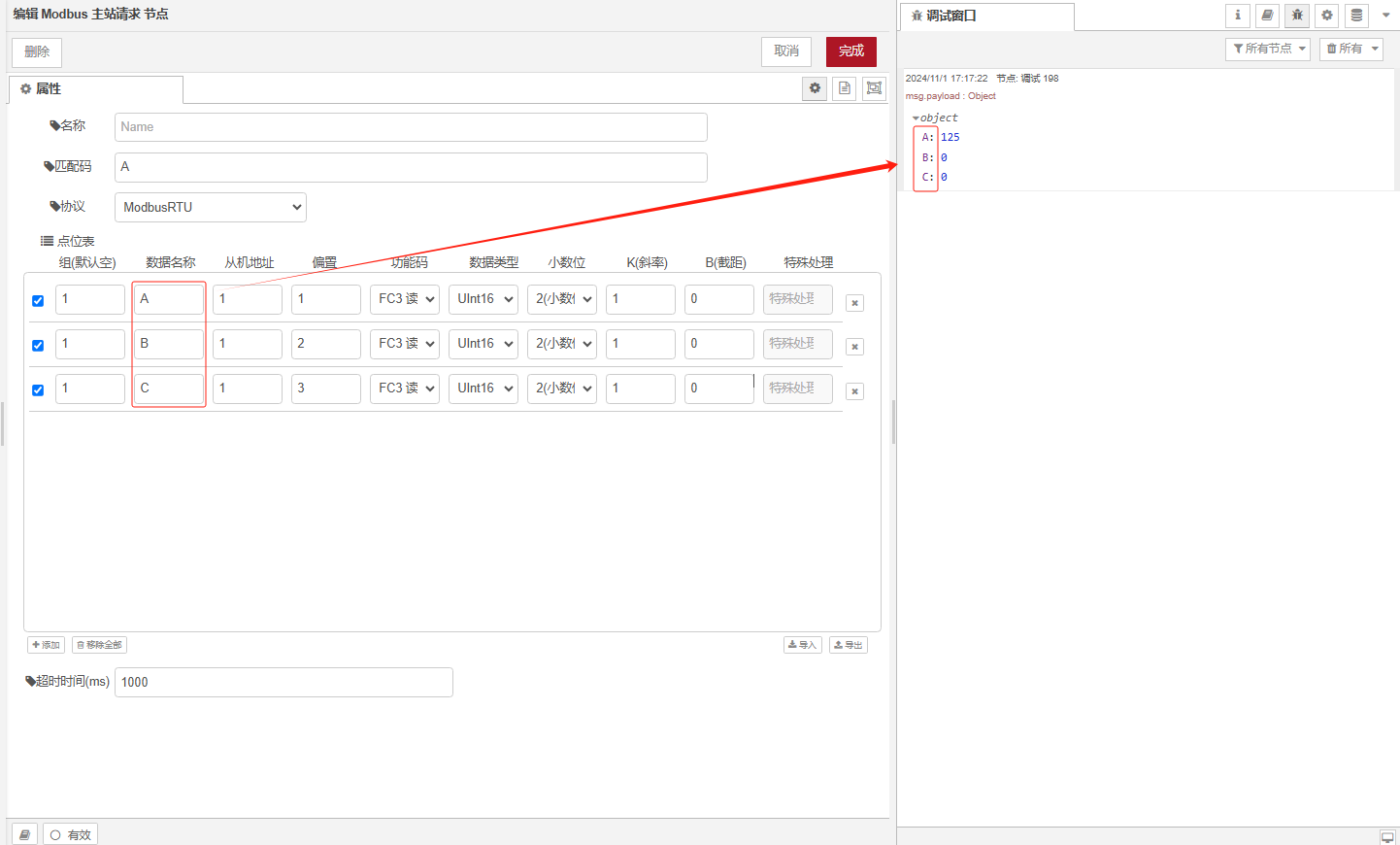

c數據名稱

數據名稱作為每個數據點的唯一鍵，請確保其不重復。

d從機地址

Modbus協議站號（10進制地址，范圍1-255）。

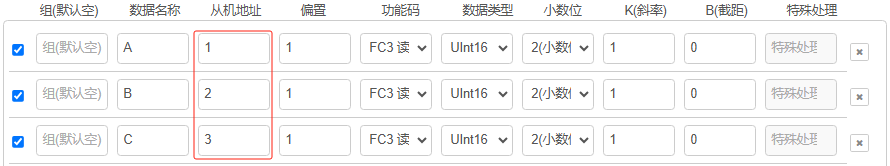

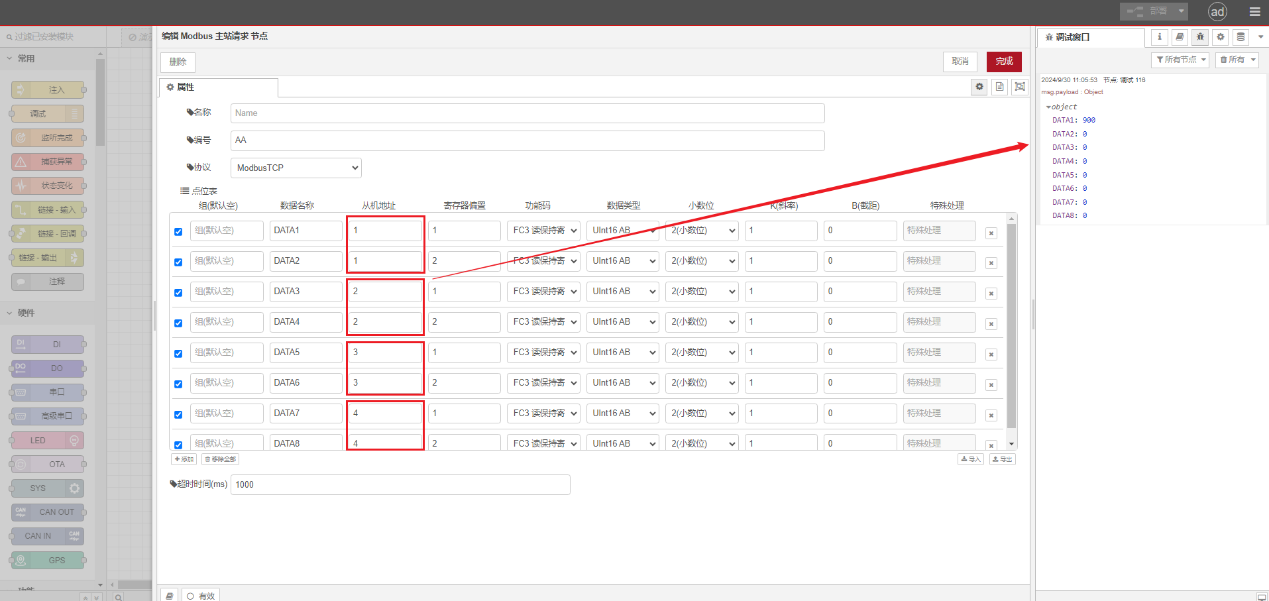

連接多個從機時，可以在同一個 Modbus 主站節點的點位表中配置多個從機的寄存器地址。

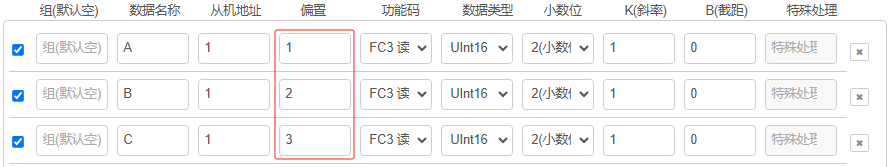

e偏置

數據點的Modbus寄存器地址（填寫10進制地址）。

偏置實際上是指Modbus寄存器地址，此處叫做偏執是為了統一表達。

呈現方式：Modbus寄存器地址一般以兩種形式呈現：

十六進制地址：例如0X0000、0X0001

十進制地址：例如40001、40002

填寫方式：

十六進制地址：將十六進制地址轉換為十進制地址后加1。例如：十六進制的 0x0000 偏置填寫 1；十六進制的0x0001偏執填寫2

十進制地址：去掉十進制地址的首位后，直接填寫偏置。例如：十進制的 40001偏置填寫 1；十進制的40002偏執填寫2

f功能碼

FC1：對線圈點位進行讀寫操作，寫入操作默認采用05功能碼。

FC2：對觸點進行讀操作。

FC3：對保持寄存器讀寫操作。寫入時，對于單個寄存器默認使用06功能碼（針對16位整型），對于多個寄存器或更大位寬（如32位、64位整形及浮點型）寫入則采用10功能碼。

FC4：對輸入寄存器讀操作，不支持寫入，確保了對存儲數據的非侵入式訪問，適用于需要監測或收集數據而不改變其狀態的場景。

g數據類型

Bool:二進制位解析。

UInt16:占用1個寄存器，2個字節，表示非負整數，數據范圍 0 ~ 65535。

Int16:占用1個寄存器，2個字節，表示整數，數據范圍 -32768 ~ 32767。

UInt32:占2個寄存器，4個字節，表示非負整數，數據范圍 0 ~ 4294967295。

Int32:占2個寄存器，4個字節，表示整數，數據范圍 -2147483648 ~ 2147483647。

Float32:占2個寄存器，4個字節，表示浮點數。

Double64:占4個寄存器，8個字節，表示浮點數。

BCD:占用n個寄存器，n*2個字節，表示16進制字符串（n=特殊處理項填入的值）。

String:占用n個寄存器，n*2個字節，表示ASCII字符串（n=特殊處理項填入的值）。

hK（斜率）/B (截距)

按照線性關系 y=kx+B計算，其中 x 是寄存器值，y 是轉換后的值。

縮小10倍：K = 0.1，B = 0

放大10倍：K = 10，B = 0

i特殊處理

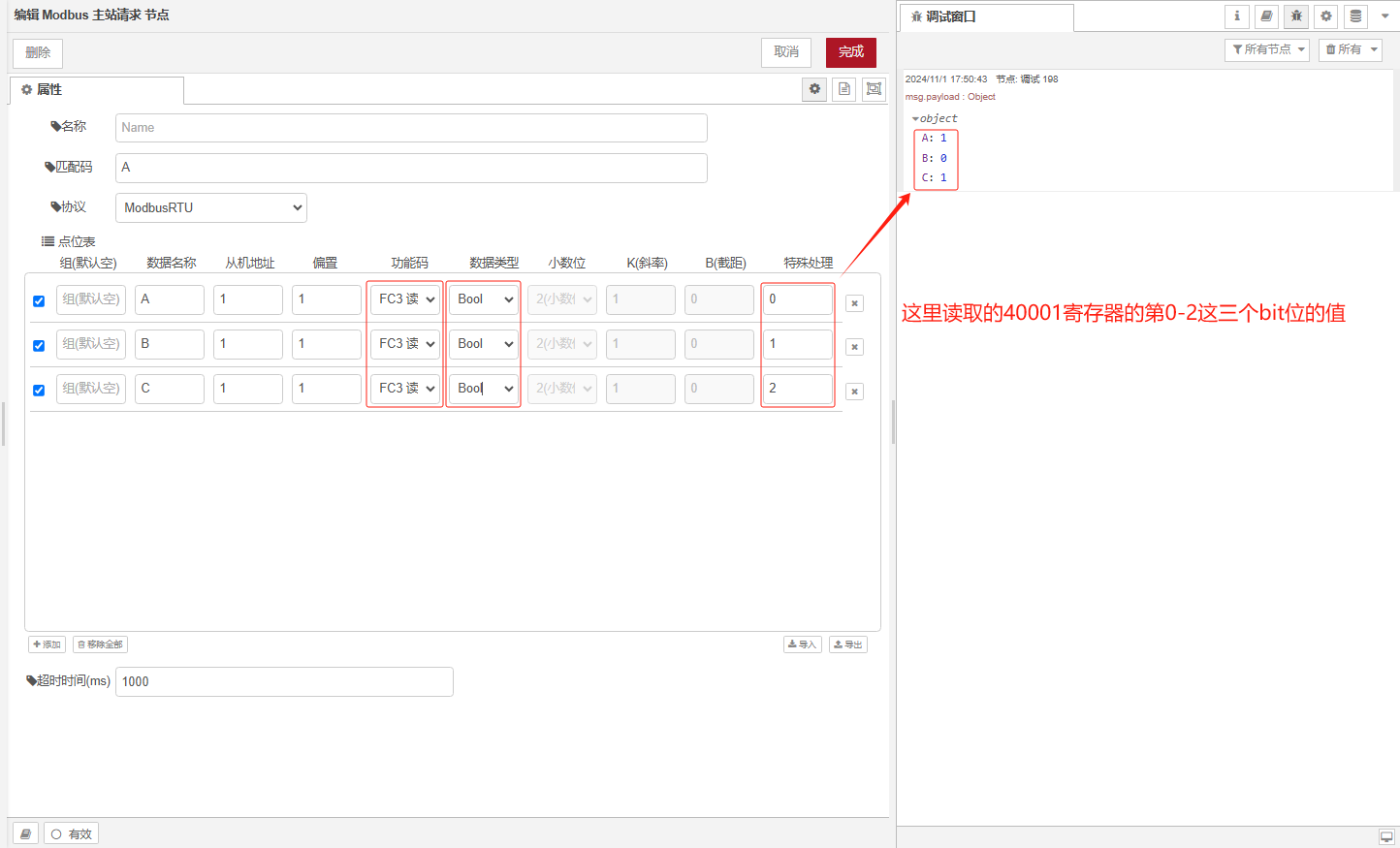

對于FC3功能碼，要求按bit位進行數據解析時，通過在特殊處理框內輸入0-15的數值，即可實現對指定數據的位解析。

在String解析模式下，特殊處理的值表示讀取字符串寄存器的長度，如下圖為讀取5個寄存器長度的字符串?dāng)?shù)據。

在BCD解析模式下，特殊處理的值將表示讀取BCD寄存器的長度，如下圖為讀取5個寄存器長度的BCD數據。

5.超時時間

主站發出一個請求后，等待從站應答的最長時間。如果在這段時間內沒有收到從站的應答，主站會觸發超時處理。

Modbus 主站解析

輸入

輸出

功能

名稱

工作區內節點的命名，方便維護及記憶。

匹配碼

當請求節點匹配碼與解析節點匹配碼一致時，自動完成匹配，解析節點會按照請求節點的配置進行解析。

模式

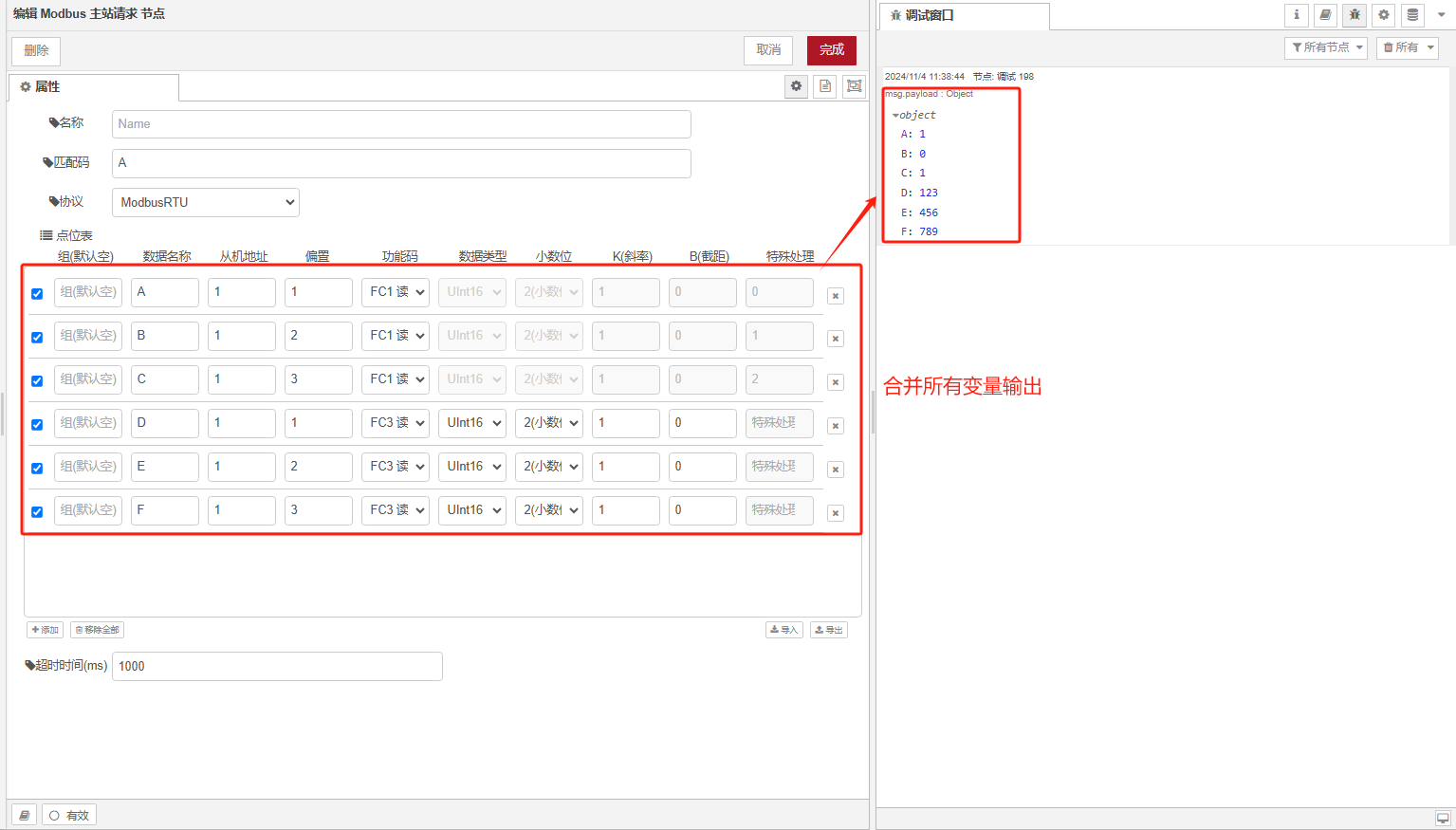

合并所有變量輸出：將所有變量整合為一個key-value集合，合并輸出。

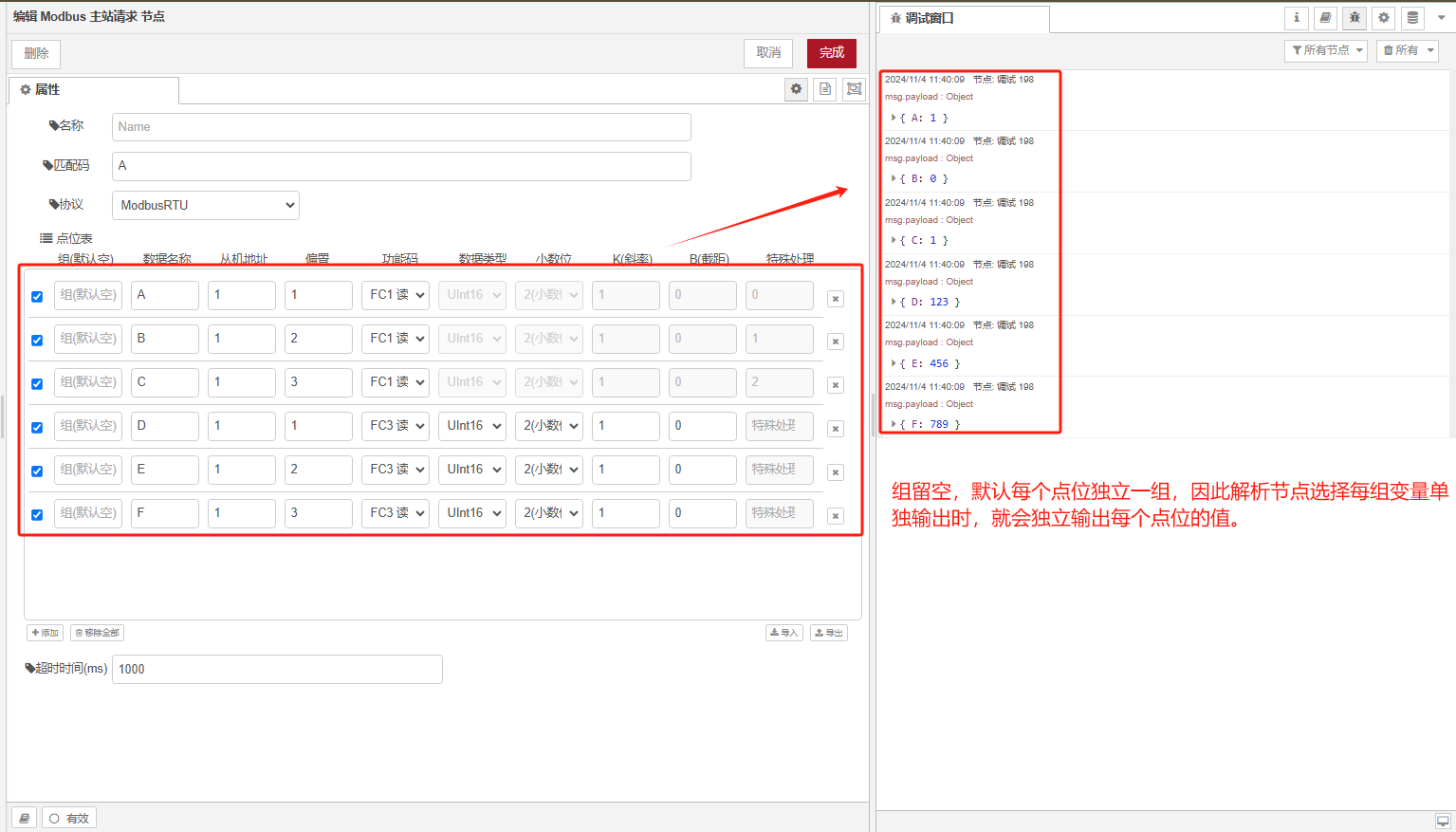

每組變量單獨輸出：以組的維度進行輸出，每個組內的變量以key-value集合的形式輸出。

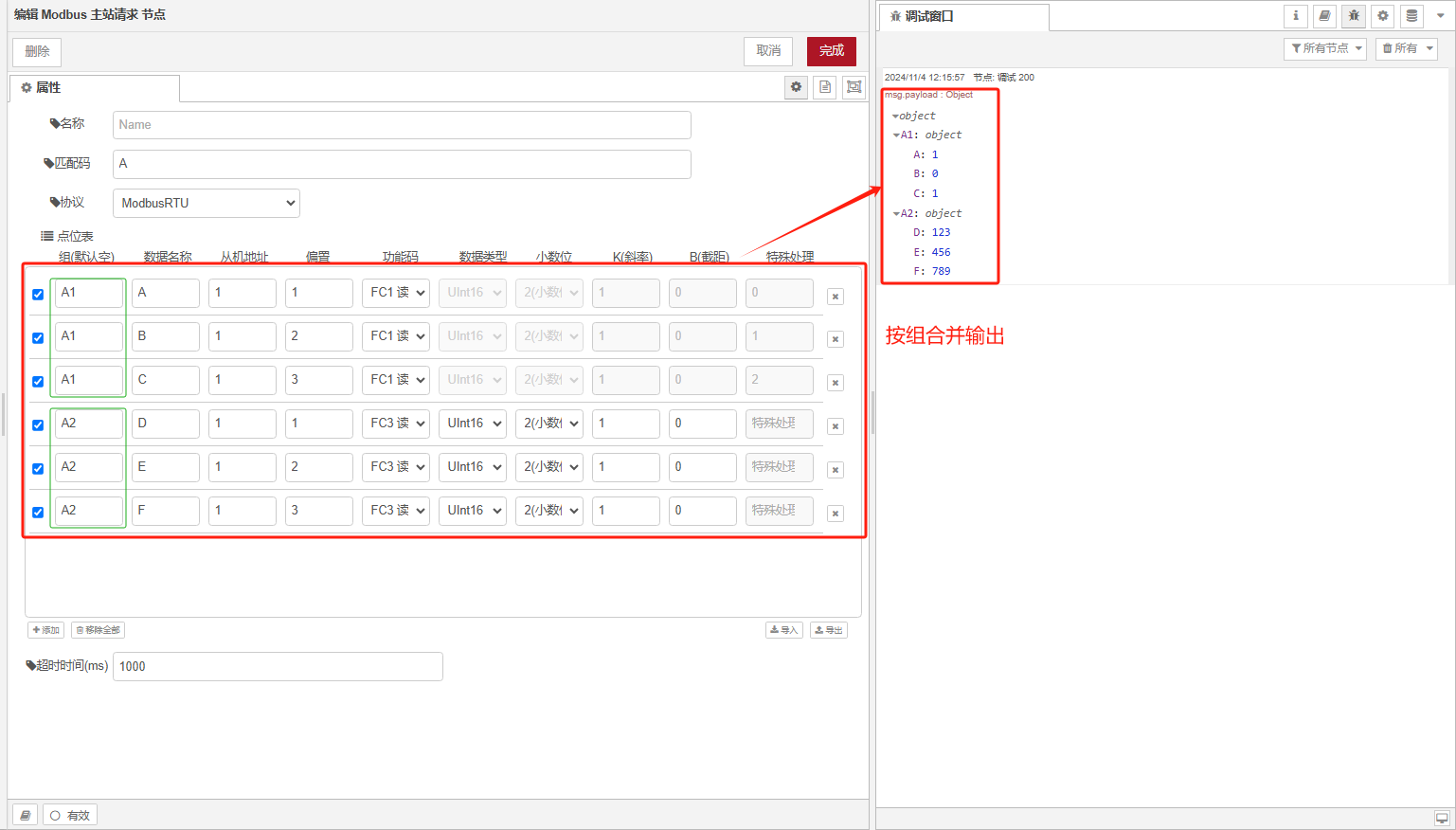

按組合并輸出：先以組的維度將輸出分類，然后構建一個嵌套的key-value結構，其中外層key為組名，內層為該組內所有變量的key-value集合，實現數據的按組聚合和有序展示。

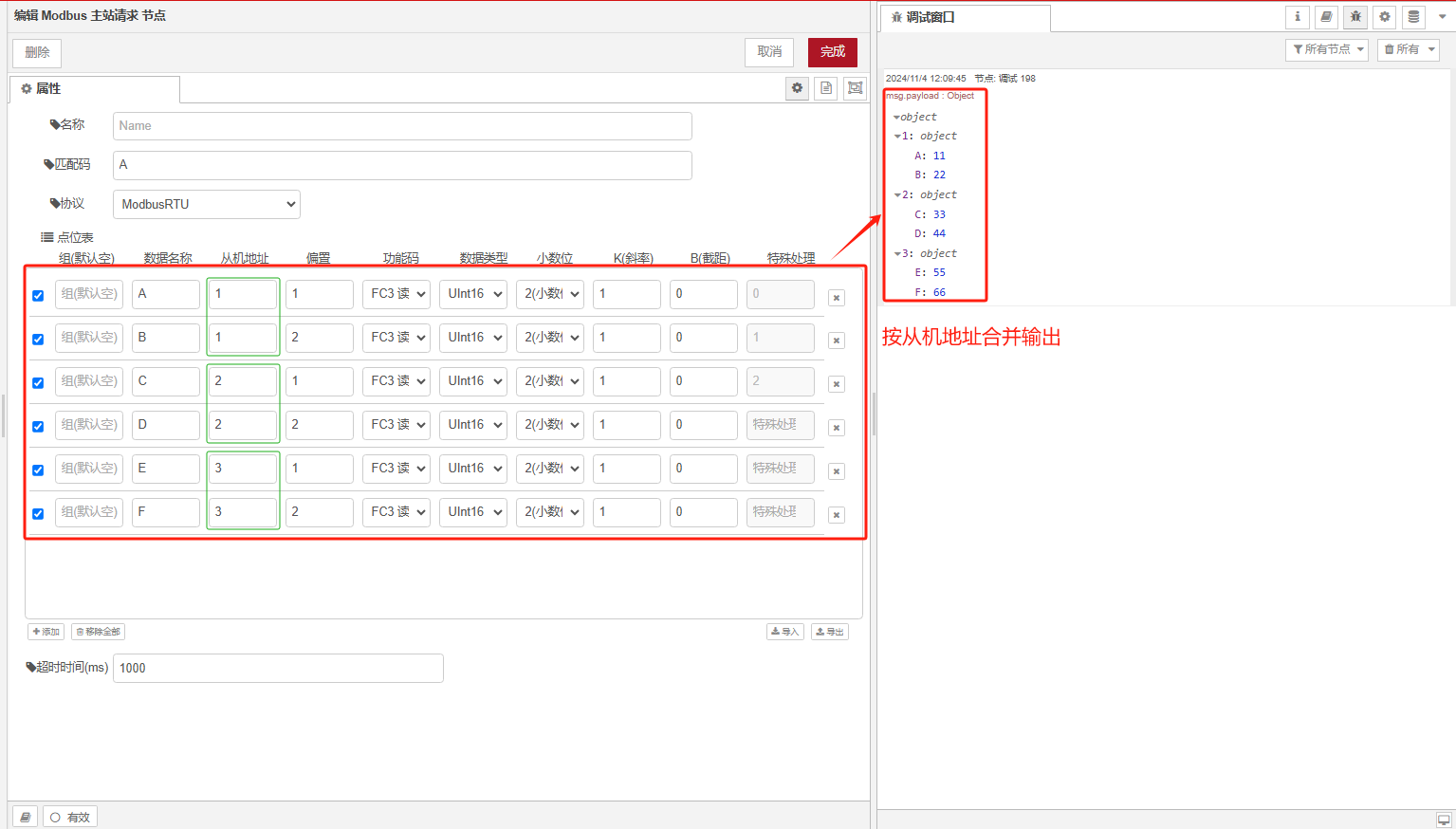

按從機地址合并輸出：先以從機地址的維度將輸出分類，然后構建一個嵌套的key-value結構，其中外層key為從機地址，內層為該從機內所有變量的key-value集合，實現數據的按組聚合和有序展示。

示例

１.讀單個從機

見文末

2.讀多個從機

源碼：見文末

3.寫從機數據

見文末

4.高級讀－動態傳參

允許通過msg攜帶配置參數修改采集指令，從而根據需求動態采集傳感器數據。例如：云端根據業務需求，不同情況下，下發不同的采集命令。

源碼：見文末

5.高級寫－動態傳參

允許通過msg攜帶參數動態寫入數據。

源碼：見文末

6.高級－組使用方法

如果配置了組，可以通過msg.group = ${組名}來讀取指定組的數據。

源碼：見文末

擴展延伸

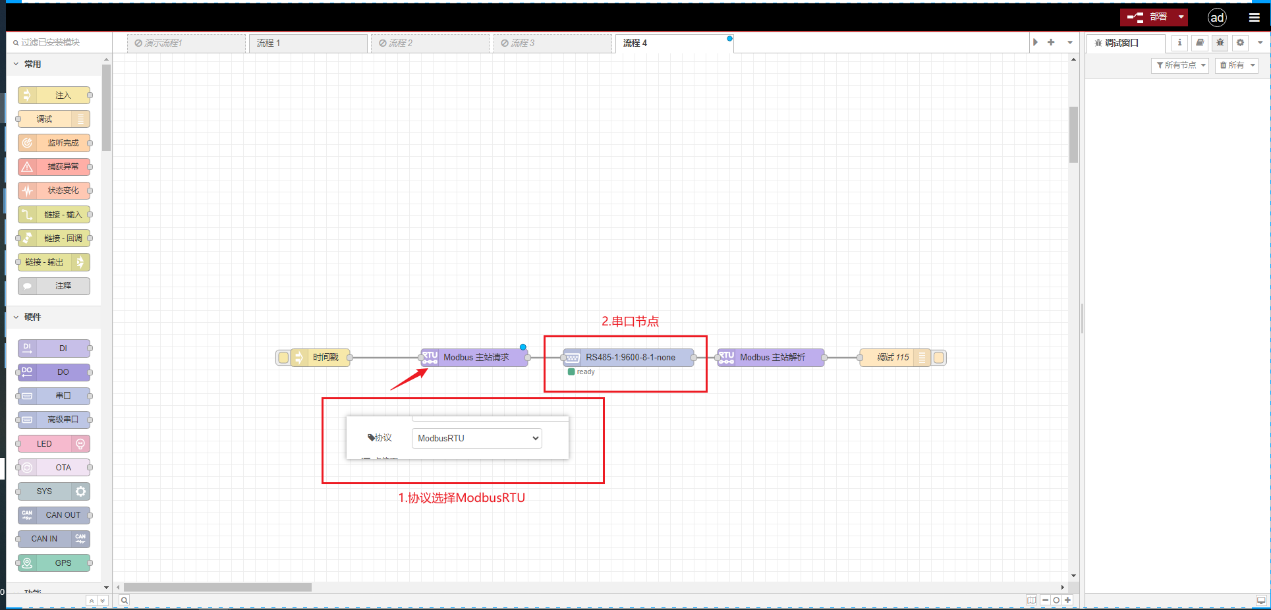

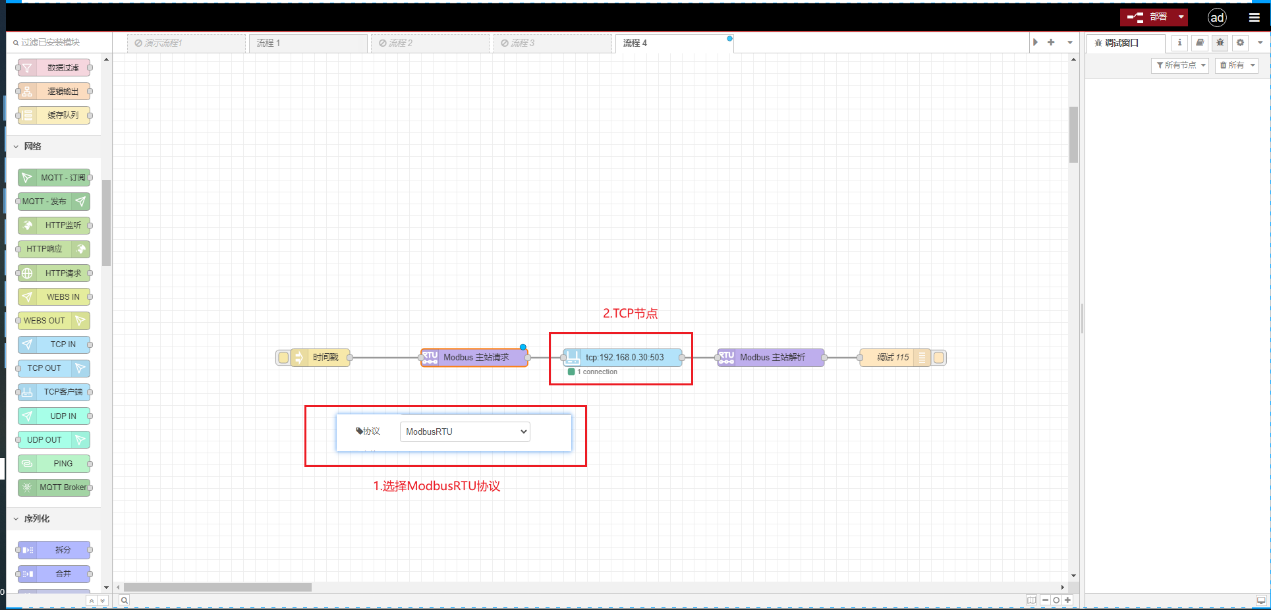

上文示例中使用到的是TCP鏈路的ModbusTCP協議。實際使用中，可以根據自己的需求自由組合來實現不同的應用，例如：Modbus RTU / Modbus TCP / Modbus RTU over TCP / Modbus TCP over RTU。

ModbusRTU協議 串口鏈路

使用場景：在串口鏈路上使用MobusRTU協議。

ModbusRTU協議 TCP鏈路

使用場景：在TCP鏈路上使用ModbusRTU協議。
