Fanuc節點實現Fanuc CNC機床數據采集-EG網關

2025-09-19 11:00:35 閱讀：發布人：縱橫智控

概述

Fanuc節點支持 Fanuc CNC 機床數據采集。

支持 Fanuc Series 0iD、0iF、30i、31i、32i及35i系列。

使用說明

Fanuc節點實現Fanuc CNC機床數據采集-EG網關

準備工作

1.工程師已知曉CNC的IP地址。

2.工程師已知曉需要采集的CNC點位信息。

硬件連接示意

Fanuc節點實現Fanuc CNC機床數據采集-EG網關

配置網關

1.網關的網絡配置請參考https://iotrouter.yuque.com/org-wiki-iotrouter-rlzwv5/eg8000/ypspb089bww98dqi。

2.進入"可視化編程"。

Fanuc節點實現Fanuc CNC機床數據采集-EG網關

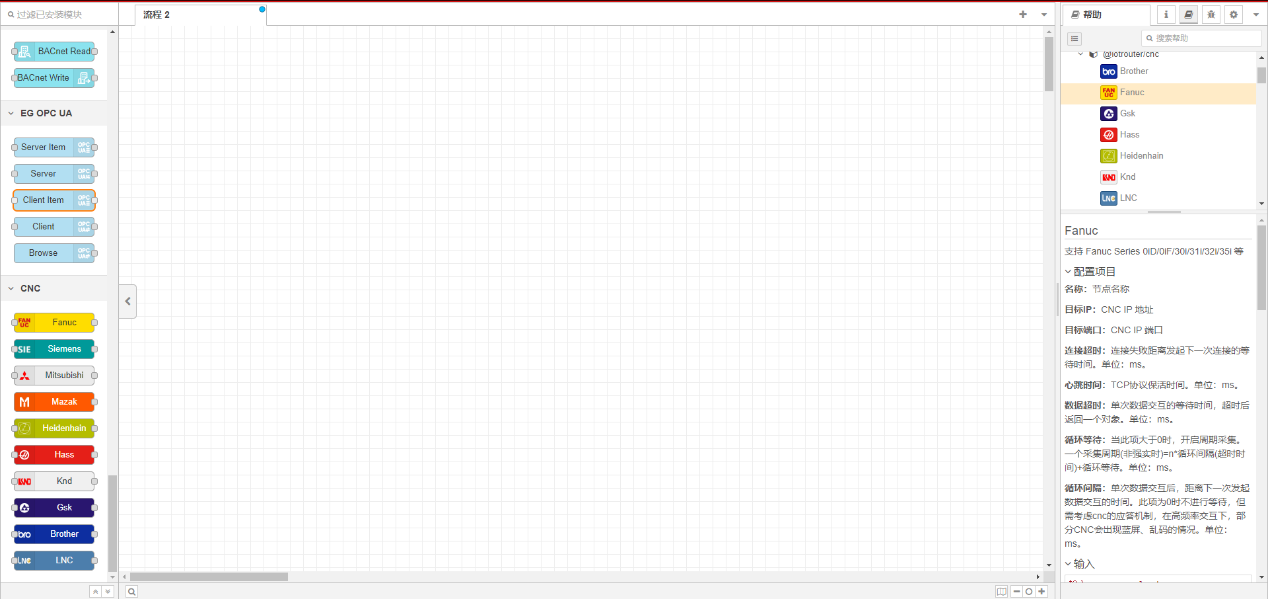

3.選擇Fanuc節點。

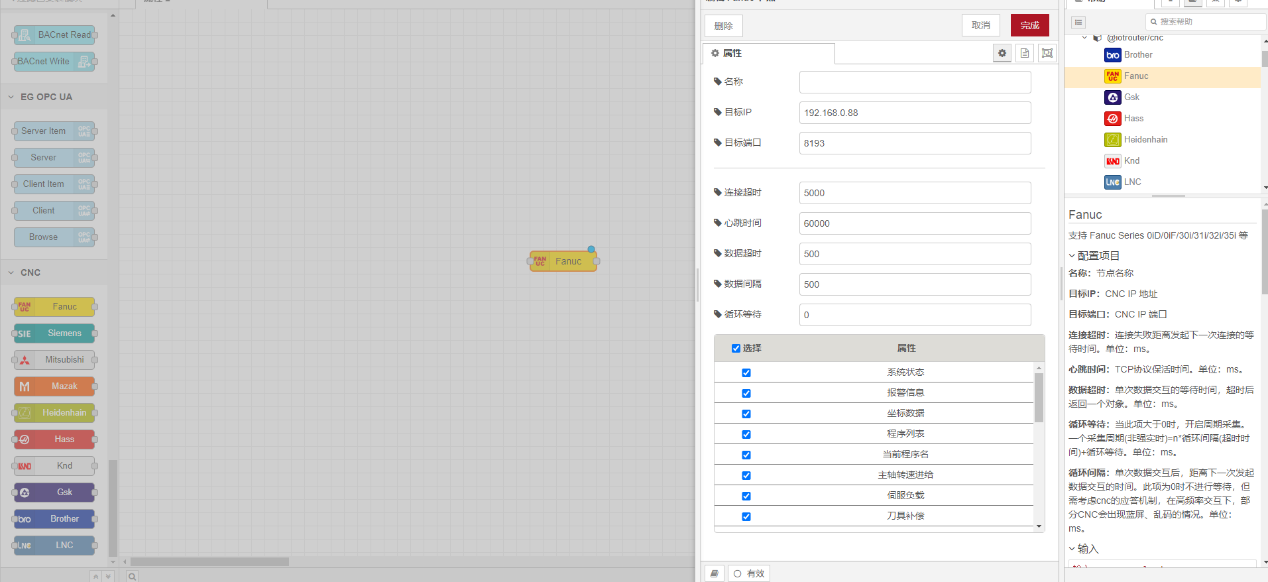

配置要連接的CNC IP地址，端口默認8193。選擇要讀取的點位。

Fanuc節點實現Fanuc CNC機床數據采集-EG網關

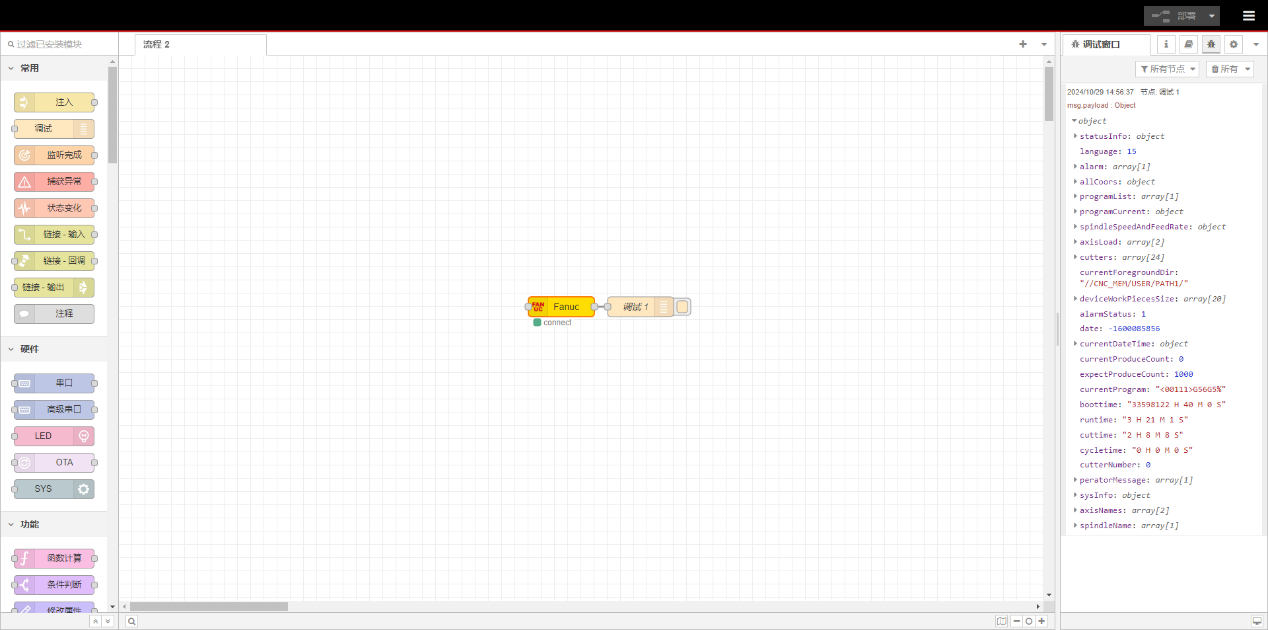

4.部署節點，測試數據。

Fanuc節點實現Fanuc CNC機床數據采集-EG網關

5. 結合其它節點，完成數據處理。

配置參數釋義

名稱	屬性	備注
名稱	節點名稱	客制化節點在流程中顯示的名稱
目標IP	CNC IP 地址
目標端口	CNC IP 端口
連接超時	連接失敗后距離發起下一次連接的等待時間	單位：ms
心跳時間	TCP協議?；顣r(shí)間	單位：ms
數據超時	單次數據交互的等待時間	單位：ms
循環等待	當此項大于0時，開啟周期采集	一個采集周期(非強實時)=n*循環間隔(超時時間)+循環等待。單位：ms
數據間隔	單次數據交互后，距離下一次發起數據交互的時間	此項為0時不進行等待，但需考慮cnc的應答機制，在高頻率交互下，部分CNC會出現藍屏、亂碼的情況。單位：ms

輸入

Fanuc節點支持外部注入msg實現點位單獨讀取。

Fanuc節點實現Fanuc CNC機床數據采集-EG網關

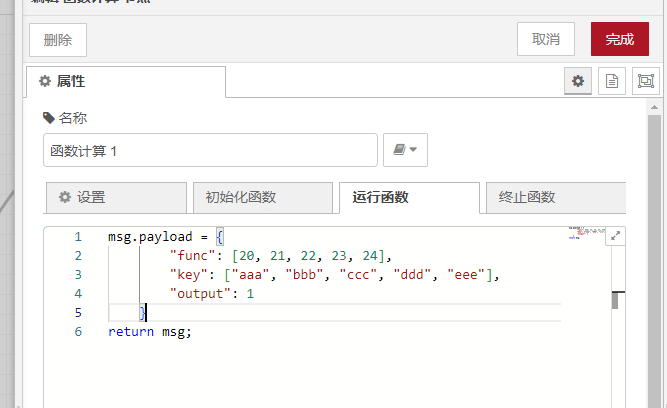

msg.payload = {

"func": [20, 21, 22, 23, 24],

"key": ["aaa", "bbb", "ccc", "ddd", "eee"],

"output": 1

}

/*func : 控制字段 */

/* 系統狀態 - 0*/

/* 報警信息 - 1*/

/* 坐標數據 - 2*/

/* 程序列表 - 3*/

/* 當前程序名 - 5*/

/* 主軸轉速進給 - 6*/

/* 伺服負載 - 7*/

/* 刀具補償 - 8*/

/* 程序路徑 - 12*/

/* 工件尺寸 - 13*/

/* 報警代號 - 17*/

/* 機床時間 - 18*/

/* 已加工數量 - 20*/

/* 總加工數量 - 21*/

/* 系統語言 - 22*/

/* 讀當前程序 - 23*/

/* 開機時間 - 24*/

/* 運行時間 - 25*/

/* 切削時間 - 26*/

/* 循環時間 - 27*/

/* 當前刀具號 - 28*/

/* 操作信息 - 29*/

/* 系統信息 - 30*/

/* 軸名稱列表 - 31*/

/* 主軸名稱 - 32*/

/* 設定主軸倍率-33*/

/* 設定進給倍率-34*/

/*key : 自定義的對象名，用于輸出 */

/*output：輸出選項：0-分散；1-合并 */

輸出

屬性	示例
系統狀態	msg.payload.statusInfo msg.payload.statusInfo.WorkMode 枚舉值：['MDI', 'AUTO', 'ERR', 'EDIT', 'HANDLE', 'JOG', 'TeachInJOG', 'TeachInHandle', 'INCfeed', 'REFerence', 'ReMoTe'] msg.payload.statusInfo.RunStatus 枚舉值：['RESET', 'STOP', 'HOLD', 'START', 'MSTR']
報警信息	msg.payload.alarm
坐標數據	msg.payload.allCoors.absolute 絕對 msg.payload.allCoors.machine 機械 msg.payload.allCoors.relative 相對
程序列表	msg.payload.programList
當前程序名	msg.payload.programCurrent
主軸轉速進給	msg.payload.spindleSpeedAndFeedRate
伺服負載	msg.payload.axisLoad
刀具補償	msg.payload.cutters
程序路徑	msg.payload.currentForegroundDir
工件尺寸	msg.payload.deviceWorkPiecesSize
報警代號	msg.payload.alarmStatus
機床時間	msg.payload.date
已加工數量	msg.payload.currentProduceCount
總加工數量	msg.payload.expectProduceCount
系統語言	msg.payload.language
讀當前程序	msg.payload.currentProgram
開機時間	msg.payload.boottime
運行時間	msg.payload.runtime
切削時間	msg.payload.cuttime
循環時間	msg.payload.cycletime
當前刀具號	msg.payload.cutterNumber
操作信息	msg.payload.peratorMessage
系統信息	msg.payload.sysInfo
軸名稱列表	msg.payload.axisNames
主軸名稱	msg.payload.spindleName
設定主軸倍率	msg.payload.setSpindleSpeed
設定進給倍率	msg.payload.setFeedRate
