為提升用戶操作便捷性，網關已實現對不同PLC協議差異性的底層封裝，用戶無需關注協議差異。不同的PLC品牌，不同的PLC節點，使用方式已完全統一，均可參考本使用文檔。
新版本PLC節點將輸出端口優化為2個獨立接口，實現讀寫響應的物理隔離：
輸出口1：專用于數據讀取響應
輸出口2：專用于數據寫入響應
本優化屬于增量升級，完全兼容歷史版本，主要目標是進一步降低用戶使用門檻。請注意當前使用手冊可能尚未同步更新相關內容，具體操作請以實際設備功能為準。

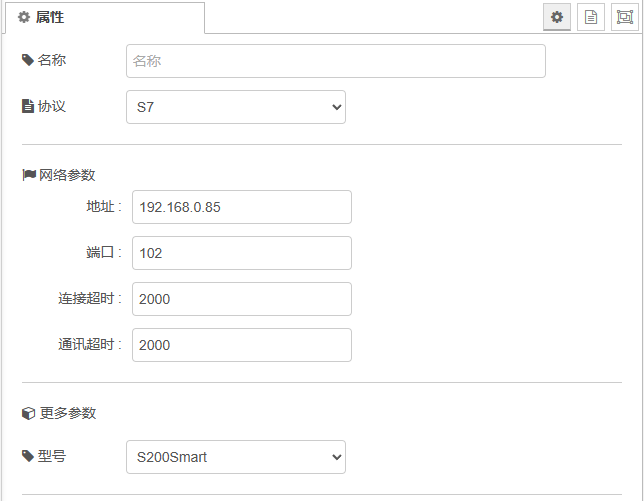

PLC 物理連接分為 網口連接、串口連接。兩種連接方式的參數配置分別如下。部分參數需要向PLC工程師或者業主方獲?。?/p>
【網絡參數】
地址：PLC的IP地址。
端口：PLC的端口號。
連接超時：連接超時時間，超時后重連。
通訊超時：等待PLC響應的時間，如果是負數則不等待。

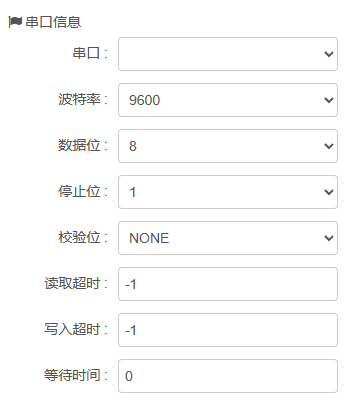

【串口參數】
串口：串口號。
波特率：600~115200。
數據位：8 | 7
停止位：1 | 2
校驗位：NONE(無) | ODD(奇) | EVEN(偶)
讀取超時：讀數據的等待時間，'-1'表示永不超時
寫入超時：寫數據的等待時間，'-1'表示永不超時
等待時間：接收對方返回數據的等待時間，'0'表示不等待

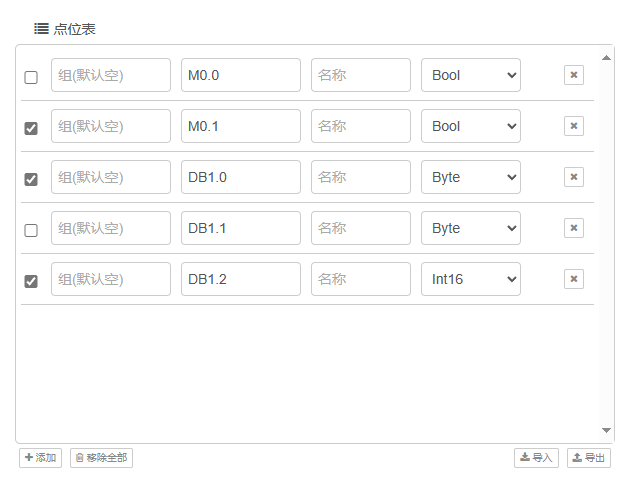

PLC正確連接后，需要配置點位表。點位表由若干行組成，每一行代表一個數據點。行的各個參數介紹如下：
選中
請勾選要讀取的點位。不勾選則不會自動讀取，僅用于寫入時匹配數據點用。
寫入匹配示例：輸入格式【msg.payload.C = 125】，當點位表中存在數據名稱為C或者地址為C的點位時，將會匹配該點位，并將值125寫入該點位。否則不作處理。

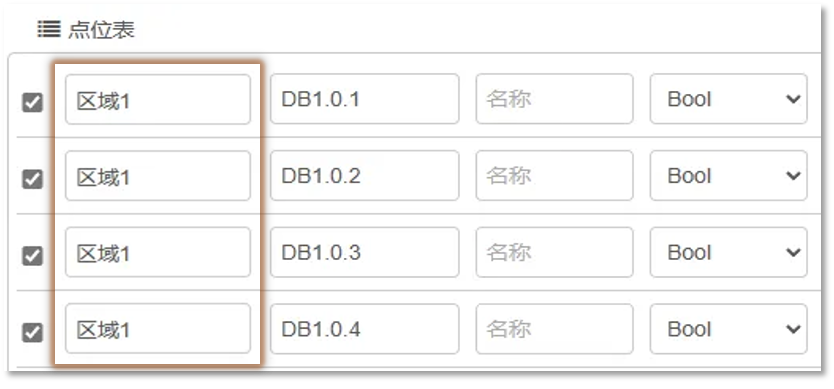

組
連續 且 可讀 且 數據類型相同 的點位可配置為一個組。此目的是為了讓讀取效率最大化，一個組的數據可以使用1條命令交互完成讀寫。1條命令最大可讀5000點位。如果對讀取效率無要求，可以不設置 組 。
如果不了解點位是否連續 、可讀、數據類型，請參考【常規 讀】。
地址
PLC內數據點的地址。
當點位的內容為字符串時，需指定【點位長度】。點位地址與要讀取的長度以'-'分隔。例如：【V2-30】表示從點位地址V2開始讀取30個字符。
名稱
PLC內數據點的名稱。
讀取后以【msg.payload.名稱】輸出 ，如果為空則按【msg.payload.地址】輸出 。

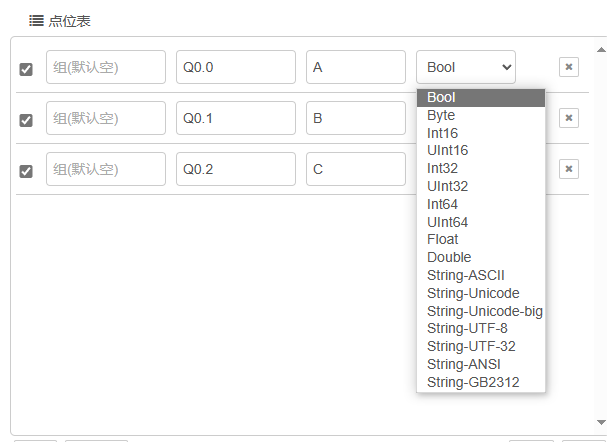

類型
按選擇的數據類型解析數據。
對于字符串，請先確認該點位的編碼格式。
String-ACSII：ACSII 。
不支持中文。
String-Unicode：Unicode。
按小端對字節解碼。
String-Unicode-big：Unicode。
按大端對字節解碼。
String-UTF-8：UTF-8。
String-UTF-32：UTF-32。
String-ANSI：ANSI。
String-GB2312：GB2312。
循環讀取
設置后，后臺會自動按照設置的時間周期循環讀取PLC的數據，單位 ms。
點位屬性不明確的情況下 ( 是否連續? 是否可讀？ 數據類型是否相同？) ，建議使用此方法。
步驟一: 配置連接
根據PLC的協議、連接方式選擇合適的配置參數。
步驟二: 添加點位
在節點的配置頁面依次添加要讀寫的點位。
不需要設置<組>。
勾選要讀取的點位。
注意: 當點位較多時，可以先導出點位表，在表格工具中編輯后再導入。
步驟三:設置循環讀取
若有需要，可配置循環讀取，否則跳過此步驟。

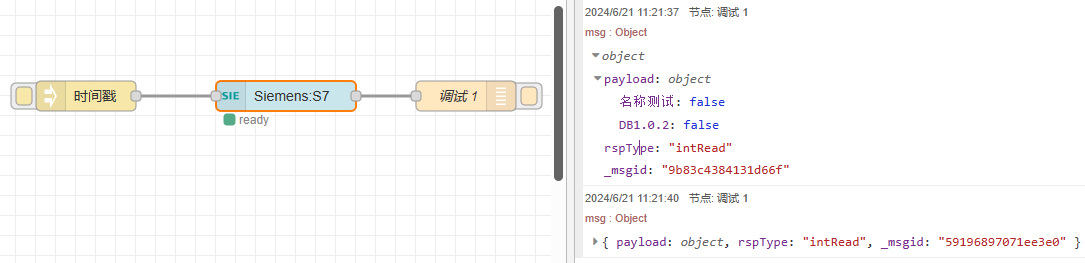

測試:使用<調試節點>查看輸出
添加調試節點到流程中，查看輸出。注意：使用外部觸發讀取時，請將循環讀取設置為-1。
輸出說明
循環讀取、外部觸發讀取、外部觸發寫入的輸出對象略有不同。
使用注入節點讀取實際上是讓節點立即按照點位表讀取一次數據，與循環讀取的區別僅在于讀取時間的區別。注入節點僅是為了調試方便。不滿足寫入格式的任意輸入都能使節點立即按照點位表讀取一次數據。
{
"payload":{
"名稱測試":false,
"DB1.0.2":false
},
"rspType":"intRead",
"_msgid":"9b83c4384131d66f"
}
/*payload : 循環讀取的值*/
/* 名稱測試 : 名稱為 '名稱測試'的點位，當前值讀取的值為false */
/* DB1.0.2 : 地址為 'DB1.0.2'的點位，當前值讀取的值為false */
/*rspType : 當前輸出的類型 */
/*intRead : 循環讀取輸出 */
/*inputRead : 外部觸發讀取輸出 */
/*inputWrite: 外部觸發寫入輸出 */
/*_msgid : 當前消息id*/
進階讀，實際上就是按組讀，即：使讀寫效率最大化。使用進階讀，請先理解點位表屬性< 組 >概念 。
步驟一:配置連接
根據PLC的協議、連接方式選擇合適的配置參數。
步驟二:按組配置點位
在節點的配置頁面中添加點位。
< 沒有分組(空字符串) >
但
< 被勾選 >
的點位會被
單獨讀取
。
< 沒有分組(空字符串) >
且
< 沒被勾選 >
的點位只在
寫入時用作匹配點位
。
注意: 當點位較多時，可以先導出點位表，在表格工具中編輯后再導入。
步驟三:設置循環讀取
若有需要，可配置循環讀取，否則跳過此步驟。
測試:使用<調試節點>查看輸出
輸出說明
循環讀取、外部觸發讀取、外部觸發寫入 的輸出對象 略有不同。
使用注入節點讀取實際上是讓節點立即按照點位表讀取一次數據，與循環讀取的區別僅在于讀取時間的區別。注入節點僅是為了調試方便。不滿足寫入格式的任意輸入都能使節點立即按照點位表讀取一次數據。
{
"payload":{
"DB1.0.1":false,
"DB1.0.2":false,
"DB1.0.3":false,
"DB1.0.4":true,
"DB1.0.6":false,
"DB1.0.11":false,
"DB1.0.12":false,
"DB1.0.13":false,
"M1.6":false,
"V2":"aa中文編碼測試\u0000\u0000\u0000\u0000\u0000\u0000"
},
"rspType":"intRead",
"_msgid":"d4ef195506deab88"
}
/*payload : 循環讀取的值*/
/* DB1.0.1 : 地址為 "DB1.0.1'的點位，當前值讀取的值為false */
/* ...*/
/* V2 : 地址為"V2'的點位，當前值讀取的值為 aa中文編碼測試\u0000\u0000\u0000\u0000\u0000\u0000 */
/*rspType : 當前輸出的類型 */
/*intRead : 循環讀取輸出 */
/*inputRead : 外部觸發讀取輸出 */
/*inputWrite: 外部觸發寫入輸出 */
/*_msgid : 當前消息id*/

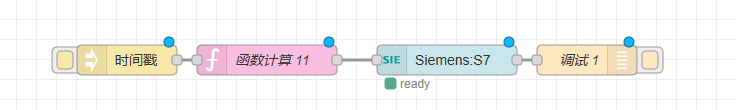

借助點位表的配置可快速寫入?yún)?shù)，這里以一個流程示例：

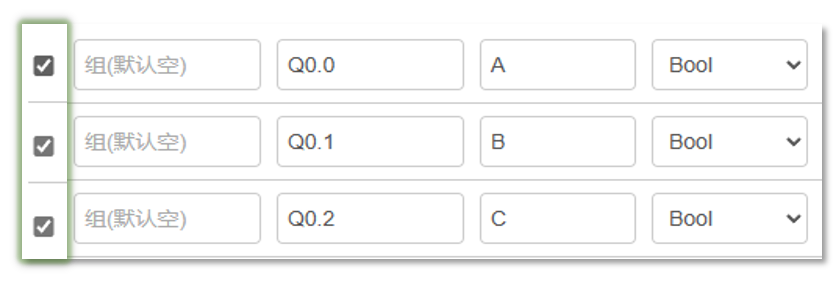

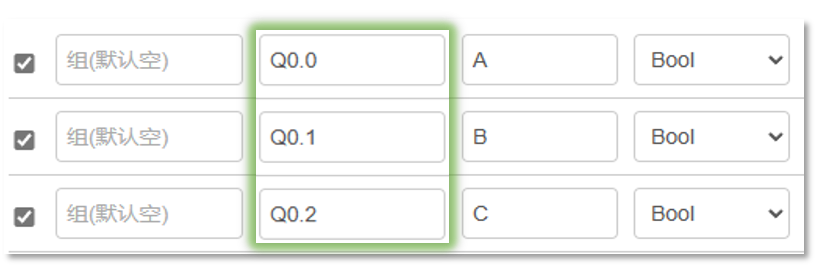

PLC點位表配置如下：
輸入

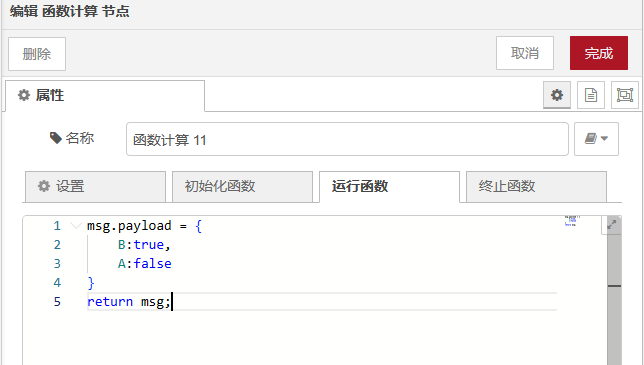

輸入內容通過函數節點實現，格式如下：
msg.payload = {
B:true,
A:false
}
/*payload : 要寫入的參數*/
/* B : 名稱為 "B'的點位，要寫入的值為 true */
/* A : 名稱為 "A'的點位，要寫入的值為 false*/
/* 傳入地址:DB1.0.1亦可被識別*/

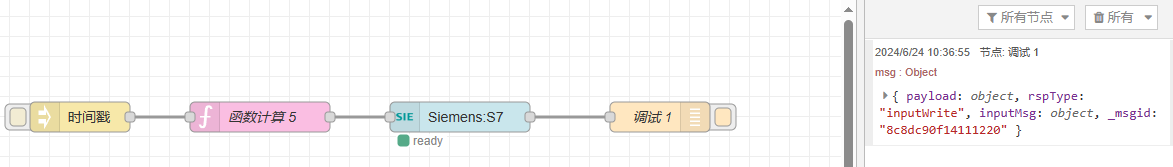

輸出
按照輸入示例的規范輸入后，PLC節點會將數據寫入PLC，并打印結果：
{
"payload":{
"A":true,
"B":true
},
"rspType":"inputWrite",
"inputMsg":{
"_msgid":"e1816c45abd5e4a3",
"payload":{
"B":true,
"A":false
},"topic":""
},
"_msgid":"20a8b1995cd507cd"
}
/*payload : 寫入的結果*/
/* A : 名稱為 "A'的點位，true:操作成功false:操作失敗*/
/* B : 名稱為 "B'的點位，true:操作成功false:操作失敗*/
/* 返回的順序取決與點位在點位表的排序 */
/*rspType : 當前輸出的類型 */
/*intRead : 循環讀取輸出 */
/*inputRead : 外部觸發讀取輸出 */
/*inputWrite: 外部觸發寫入輸出 */
/*inputMsg : 觸發本次操作的消息對象 參考 <常規 寫> --->輸入 */
/*_msgid : 當前消息id*/
通過向PLC節點注入一個對象，可以實現更高效、更自由的讀寫。此方法完全由用戶自己掌控讀寫操作，PLC節點內部的點位配置無效。
使用高級讀寫時可忽略點位表。
func | Notes | example |
ReadAddressArray | 一次性獲取多個地址的數據,length以字節為單位,type為對應數據類型(此方法只能西門子使用) | { func: "ReadAddressArray", body: { name: ["a", "b", "c"], datatype: ["byte", "int16"], address: ["VB10", "VD102"], length: [6, 6]} } |
ReadByteArray | 讀連續地址的字節數據 | { func: "ReadByteArray", body: { name: "abc", address: "VB10", length: 6 } } |

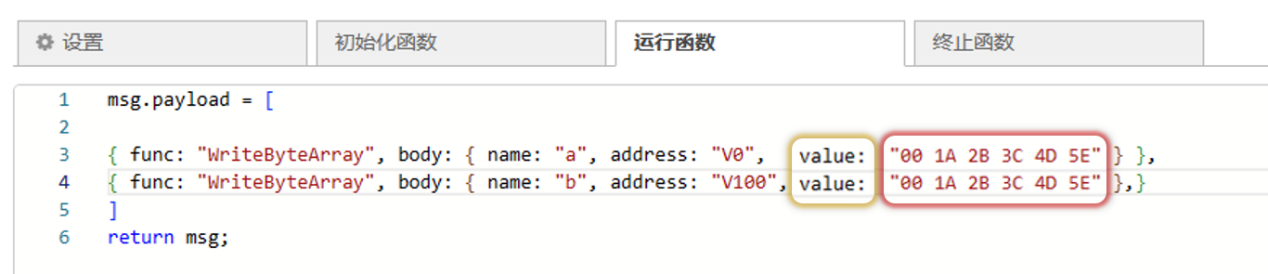

WriteByteArray | 向連續地址寫入字節數據 | { func: "WriteByteArray", body:{ name: "", address: "VB10", value: "00 1A 2B 3C 4D 5E" } } |
ReadBool | 讀取單個地址的布爾數據 | { func: "ReadBool", body: { name: "", address: "V0.0" } } |
ReadBoolArray | 讀取連續地址的布爾數據 | { func: "ReadBoolArray", body: { name: "", address: "V0.1", length: 6 } } |
WriteBool | 向單個地址寫入布爾數據 | { func: "WriteBool", body: { name: "", address: "V0.0", value: true } } |

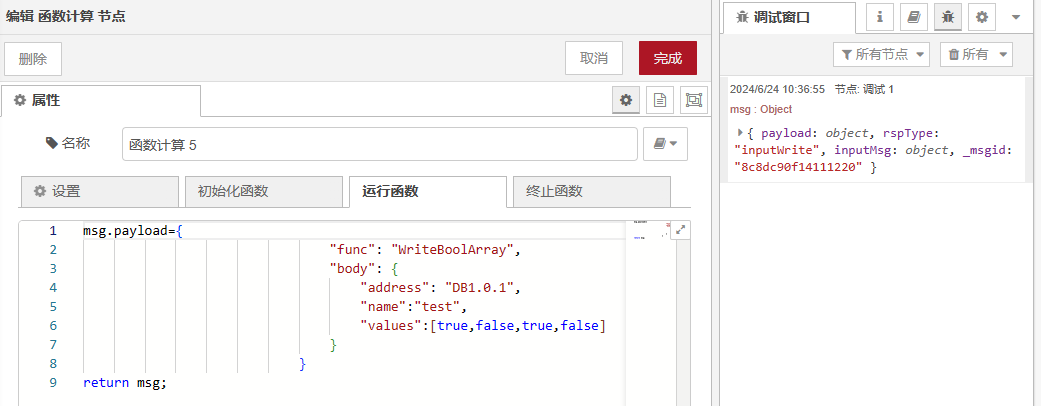

WriteBoolArray | 向連續地址寫入布爾數據 | { func: "WriteBoolArray", body: { name: "", address: "V0.1", values: [true, false, true, false, true, false] } } |
ReadInt16 | 讀取單個地址的16位有符號整數 | { func: "ReadInt16", body: { name: "", address: "VD100" } } |
ReadInt16Array | 讀取連續地址的16位有符號整數 | { func: "ReadInt16Array", body: { name: "", address: "VD102", length: 6 } } |
WriteInt16 | 向單個地址寫入16位有符號整數 | { func: "WriteInt16", body: { name: "", address: "VD100", value: 123 } } |
WriteInt16Array | 向連續地址寫入16位有符號整數 | { func: "WriteInt16Array", body: { name: "", address: "VD102", values: [1, 2, 3, 4, 5, 6] } } |
ReadUInt16 | 讀取單個地址的16位無符號整數 | { func: "ReadUInt16", body: { name: "", address: "VD110" } } |
ReadUInt16Array | 讀取連續地址的16位無符號整數 | { func: "ReadUInt16Array", body: { name: "", address: "VD112", length: 6 } } |
WriteUInt16 | 向單個地址寫入16位無符號整數 | { func: "WriteUInt16", body: { name: "", address: "VD110", value: 456 } } |
WriteUInt16Array | 向連續地址寫入16位無符號整數 | { func: "WriteUInt16Array", body: { name: "", address: "VD112", values: [0, 1, 2, 3, 4, 5] } } |
ReadInt32 | 讀取單個地址的32位有符號整數 | { func: "ReadInt32", body: { name: "", address: "VD120" } } |
ReadInt32Array | 讀取連續地址的32位有符號整數 | { func: "ReadInt32Array", body: { name: "", address: "VD124", length: 6 } } |
WriteInt32 | 向單個地址寫入32位有符號整數 | { func: "WriteInt32", body: { name: "", address: "VD120", value: 456 } } |
WriteInt32Array | 向連續地址寫入32位有符號整數 | { func: "WriteInt32Array", body: { name: "", address: "VD124", values: [6, 7, 8, 9, 10, 11] } } |
ReadUInt32 | 讀取單個地址的32位無符號整數 | { func: "ReadUInt32", body: { name: "", address: "VD130" } } |
ReadUInt32Array | 讀取連續地址的32位無符號整數 | { func: "ReadUInt32Array", body: { name: "", address: "VD131", length: 6 } } |
WriteUInt32 | 向單個地址寫入32位無符號整數 | { func: "WriteUInt32", body: { name: "", address: "VD130", value: 290 } } |
WriteUInt32Array | 向連續地址寫入32位無符號整數 | { func: "WriteUInt32Array", body: { name: "", address: "VD131", values: [12, 13, 14, 15, 16, 17] } } |
ReadInt64 | 讀取單個地址的64位有符號整數 | { func: "ReadInt64", body: { name: "", address: "VD140" } } |
ReadInt64Array | 讀取連續多個地址的64位有符號整數 | { func: "ReadInt64Array", body: { name: "", address: "VD141", length: 6 } } |
WriteInt64 | 向單個地址寫入64位有符號整數 | { func: "WriteInt64", body: { name: "", address: "VD140", value: 310 } } |
WriteInt64Array | 向連續地址寫入64位有符號整數 | { func: "WriteInt64Array", body: { name: "", address: "VD141", values: [20, 21, 22, 23, 24, 25] } } |
ReadUInt64 | 讀取單個地址的64位無符號整數 | { func: "ReadUInt64", body: { name: "", address: "VD150" } } |
ReadUInt64Array | 讀取連續地址的64位無符號整數 | { func: "ReadUInt64Array", body: { name: "", address: "VD151", length: 6 } } |
WriteUInt64 | 向單個地址寫入64位無符號整數 | { func: "WriteUInt64", body: { name: "", address: "VD150", value: 330 } } |
WriteUInt64Array | 向連續地址寫入64位無符號整數 | { func: "WriteUInt64Array", body: { name: "", address: "VD151", values: [20, 21, 22, 23, 24, 25] } } |
ReadFloat | 讀取單個地址的單精度浮點數 | { func: "ReadFloat", body: { name: "", address: "VD160" } } |
ReadFloatArray | 讀取連續地址的單精度浮點數 | { func: "ReadFloatArray", body: { name: "", address: "VD160", length: 6 } } |
WriteFloat | 向單個地址寫入單精度浮點數 | { func: "WriteFloat", body: { name: "", address: "VD160", value: 1.1 } } |
WriteFloatArray | 向連續地址寫入單精度浮點數 | { func: "WriteFloatArray", body: { name: "", address: "VD160", values: [1.1, 2.2, 3.3, 4.4, 5.5, 6.6] } } |
ReadDouble | 讀取單個地址的雙精度浮點數 | { func: "ReadDouble", body: { name: "", address: "VD180" } } |
ReadDoubleArray | 讀取連續地址的雙精度浮點數 | { func: "ReadDoubleArray", body: { name: "", address: "VD200", length: 6 } } |
WriteDouble | 向單個地址寫入雙精度浮點數 | { func: "WriteDouble", body: { name: "", address: "VD180", value: 12.3 } } |
WriteDoubleArray | 向連續地址寫入 雙精度浮點數 | { func: "WriteDoubleArray", body: { name: "", address: "VD200", values: [7.1, 8.2, 9.3, 10.4, 11.5, 12.6] } } |
ReadString | 讀取字符串 | { func: "ReadString", body: { name: "", address: "VD301", length: 11 } } |
WriteString | 寫入字符串 | { func: "WriteString", body: { name: "", address: "VD300", value: "hello world" } } |

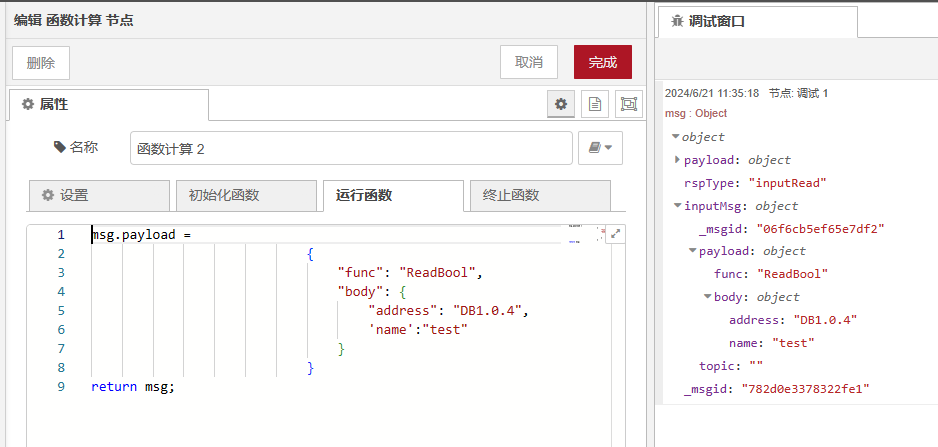

讀單個點位
一次讀一個點位，示例如下：
輸入對象結構如下：
msg.payload =
{
"func": "ReadBool",
"body": {
"address": "DB1.0.4",
"name":"test"
}
}
/*func : 控制字段 */
/* ReadBool*/
/* ReadByte*/
/* ReadInt16 */
/* ReadUInt16*/
/* ReadInt32 */
/* ReadUInt32*/
/* ReadInt64 */
/* ReadUInt64*/
/* ReadFloat */
/* ReadDouble*/
/*body : 一個對象,包含要讀取的點位、點位名稱 */
/*address:點位地址 */
/*name :點位名稱 -可選,如果攜帶了此字段且不為空，則以此字段作為 key,否則以點位地址為 key */

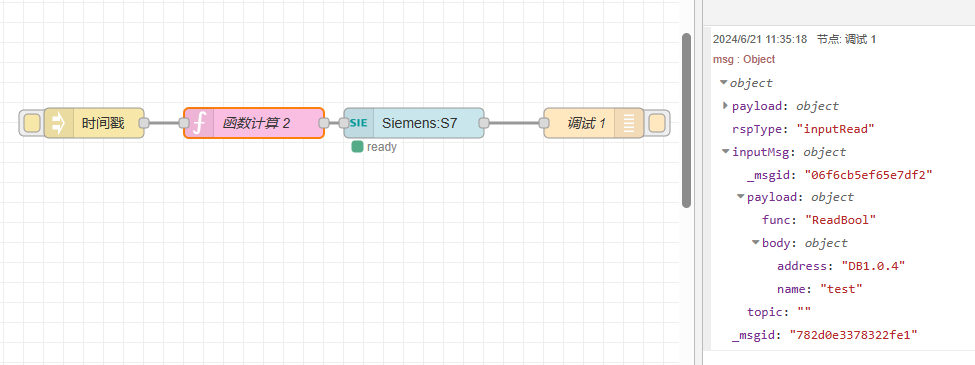

輸出對象結構如下：
{
"payload":{
"test":true
},
"rspType":"inputRead",
"inputMsg":{
"_msgid":"06f6cb5ef65e7df2",
"payload":{
"func":"ReadBool",
"body":{
"address":"DB1.0.4",
"name":"test"
}
},
"topic":""
},
"_msgid":"6c0dc0e5b35c7212"
}
/*payload : 外部觸發讀取的值*/
/* test : 名稱為 'test'的點位，當前值讀取的值為true*/
/*rspType : 當前輸出的類型*/
/*intRead : 循環讀取輸出*/
/*inputRead : 外部觸發讀取輸出*/
/*inputWrite: 外部觸發寫入輸出*/
/*inputMsg : 輸入的對象請參考 參考 < 高級 讀 寫 > --> < 讀 > --> < 讀單個 >輸入*/
/*_msgid : 當前消息id*/
讀多個點位（同類型）
一次讀多個同類型點位，示例如下：
輸入對象結構如下：
msg.payload =
{
"func": "ReadBoolArray",
"body": {
"address": "DB1.0.1",
"name": 'test',
"length": 10
}
}
/*func : 控制字段*/
/* ReadBoolArray*/
/* ReadByteArray*/
/* ReadInt16Array */
/* ReadUInt16Array*/
/* ReadInt32Array */
/* ReadUInt32Array*/
/* ReadInt64Array */
/* ReadUInt64Array*/
/* ReadFloatArray */
/* ReadDoubleArray*/
/*body : 一個對象,包含要讀取的點位、點位名稱 */
/*address:點位地址 */
/*name :點位名稱 -可選,如果攜帶了此字段且不為空，則以此字段作為 key,否則以點位地址為 key */
/*length :點位數量 */

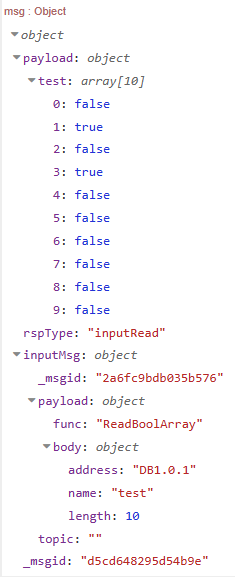

輸出對象結構如下：
{
"payload":{
"test":[false,true,false,true,false,false,false,false,false,false]
},
"rspType":"inputRead",
"inputMsg":{
"_msgid":"2a6fc9bdb035b576",
"payload":{
"func":"ReadBoolArray",
"body":{
"address":"DB1.0.1",
"name":"test",
"length":10
}
},
"topic":""
},
"_msgid":"d5cd648295d54b9e"
}
/*payload : 外部觸發讀取的值*/
/* test : 名稱為 'test'的點位(起始點位)，
當前值讀取的值為[false,true,false,true,false,false,false,false,false,false]
類型為 Array */
/*rspType : 當前輸出的類型*/
/*intRead : 循環讀取輸出*/
/*inputRead : 外部觸發讀取輸出*/
/*inputWrite: 外部觸發寫入輸出*/
/*inputMsg : 輸入的對象請參考 參考 < 高級 讀 寫 > -->< 讀 > --> < 讀多個 >輸入*/
/*_msgid : 當前消息id*/

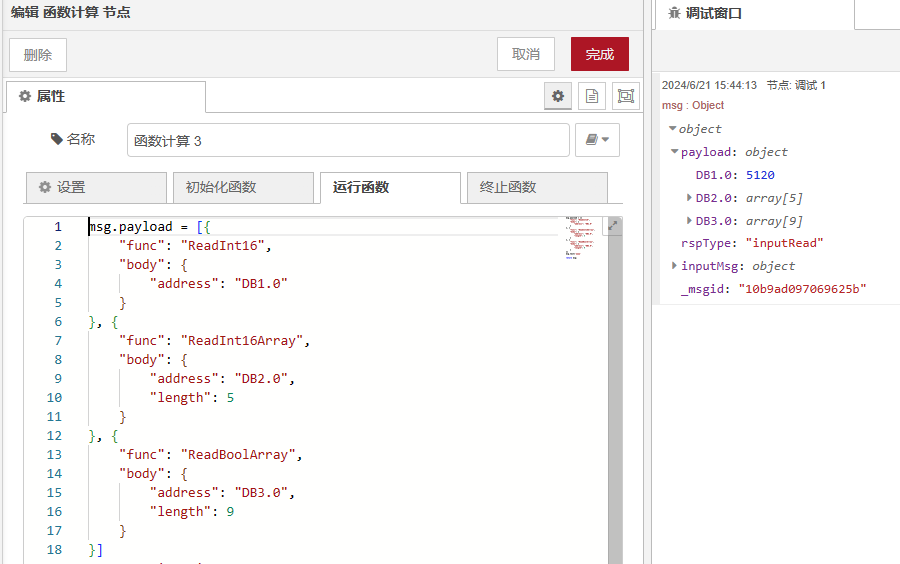

讀多個點位（不同類型）
對于類型不同的點位可以使用數組的形式輸入，合并一起讀取。
對于類型不同的點位可以使用數組的形式輸入，合并一起讀取。
輸入對象結構如下：
msg.payload =
[{
"func": "ReadInt16",
"body": {
"address": "DB1.0"
}
}, {
"func": "ReadInt16Array",
"body": {
"address": "DB2.0",
"length": 5
}
}, {
"func": "ReadBoolArray",
"body": {
"address": "DB3.0",
"length": 9
}
}]
/*數組的成員 即 <讀單個>、<讀多個>的輸入*/

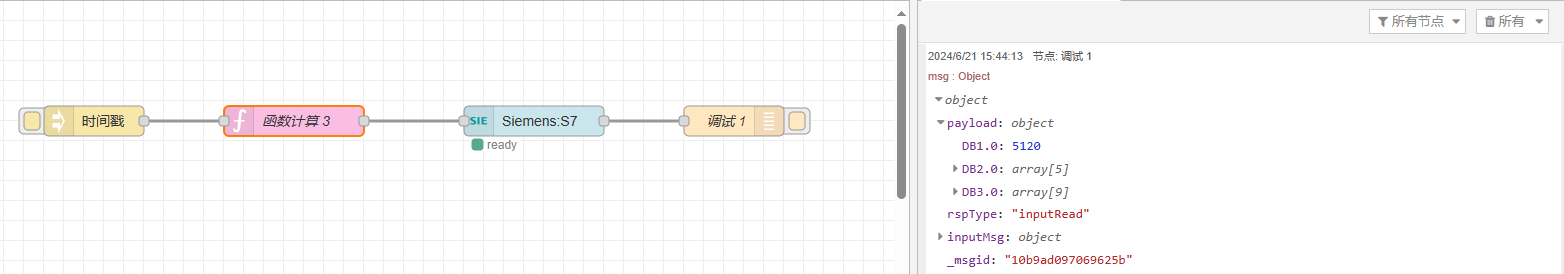

輸出對象結構如下：
{
"payload":{
"DB1.0":5120,
"DB2.0":[0,0,0,0,0],
"DB3.0":[false,false,false,false,false,false,false,false,false]
},
"rspType":"inputRead",
"inputMsg":{
"_msgid":"63860e372f904617",
"payload":[
{"func":"ReadInt16","body":{"address":"DB1.0"}},
{"func":"ReadInt16Array","body":{"address":"DB2.0","length":5}},
{"func":"ReadBoolArray","body":{"address":"DB3.0","length":9}}
],
"topic":"",
"test":"aaaa"
},
"_msgid":"10b9ad097069625b"
}
/*payload : 外部觸發讀取的值*/
/* DB1.0 : 地址為 'DB1.0'的點位，值 5120 */
/*...*/
/*rspType : 當前輸出的類型*/
/*intRead : 循環讀取輸出*/
/*inputRead : 外部觸發讀取輸出*/
/*inputWrite: 外部觸發寫入輸出*/
/*inputMsg : 輸入的對象請參考 參考 < 高級 讀 寫 > -->< 讀 > --> < 合并讀取 >輸入*/
/*_msgid : 當前消息id*/

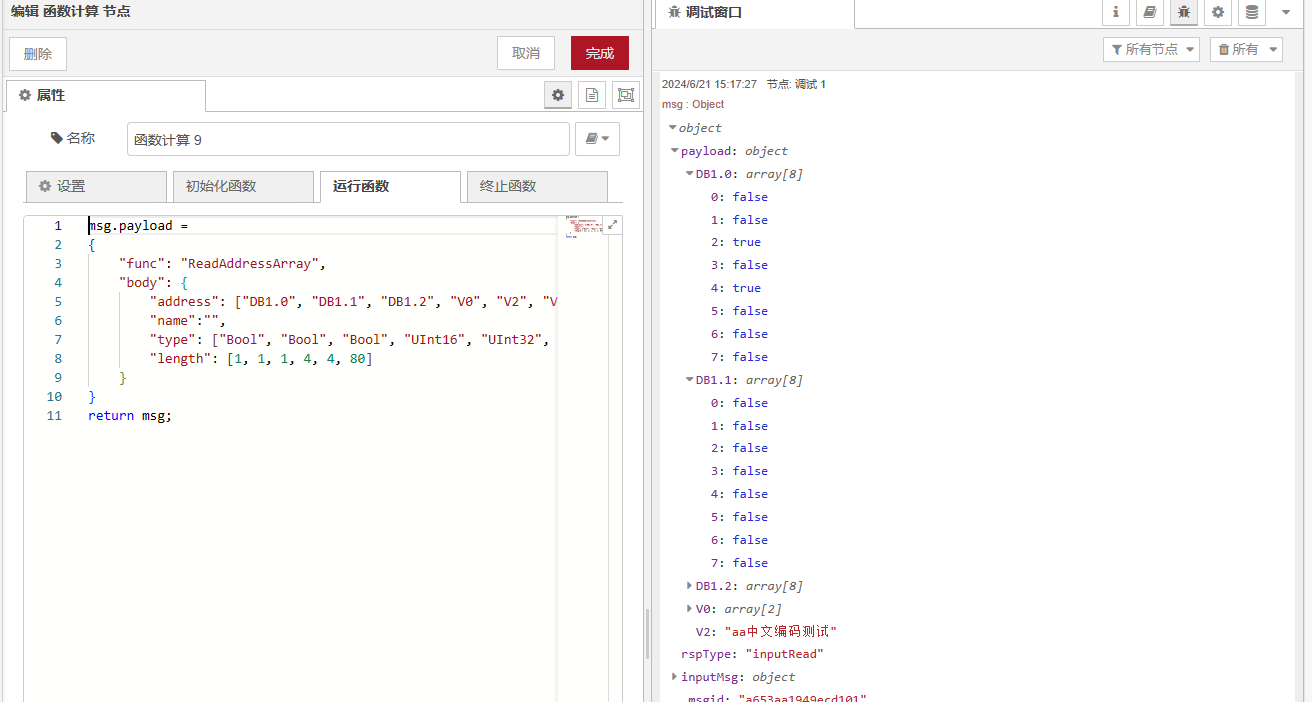

西門子S7協議讀多個
特別指出：西門子S7協議支持按地址讀取數據。
輸入對象結構如下：
msg.payload =
{
"func": "ReadAddressArray",
"body": {
"address": ["DB1.0", "DB1.1", "DB1.2", "V0", "V2", "V2"],
"name":"",
"type": ["Bool", "Bool", "Bool", "UInt16", "UInt32", "String-Unicode-big"],
"length": [1, 1, 1, 4, 4, 80]
}
}
/*func : 控制字段 */
/* ReadAddressArray 【唯一】/*
/*body : 一個對象,包含要讀取的點位、點位名稱 */
/*address:點位地址 */
/*name :點位名稱 -可選,如果攜帶了此字段且不為空，則以此字段作為 key,否則以點位地址為 key */
/*type :點位類型參考 <屬性> --> <類型> */
輸出對象結構如下：
{
"payload":{
"DB1.0":[false,false,true,false,true,false,false,false],
"DB1.1":[false,false,false,false,false,false,false,false],
"DB1.2":[false,true,true,true,true,true,true,true],
"V0":[5120,65040],
"V2":"aa中文編碼測試\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000"
},
"rspType":"inputRead",
"inputMsg":{
"_msgid":"491920338e36c07e",
"payload":{
"func":"ReadAddressArray",
"body":{
"address":["DB1.0","DB1.1","DB1.2","V0","V2","V2"],
"name":"",
"type":["Bool","Bool","Bool","UInt16","UInt32","String-Unicode-big"],
"length":[1,1,1,4,4,80]
}
},
"topic":""
},
"_msgid":"a653aa1949ecd101"
}
/*payload : 外部觸發讀取的值*/
/* DB1.0 : 地址 'DB1.0'的點位(起始點位)，
當前值讀取的值為[false,false,true,false,true,false,false,false] 類型為 Array*/
/*...*/
/*V2 : 地址 'V2'的點位(起始點位)
當前值讀取的值為 aa中文編碼測試\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000\u0000
類型為 String*/
/*rspType : 當前輸出的類型*/
/*intRead : 循環讀取輸出*/
/*inputRead : 外部觸發讀取輸出*/
/*inputWrite: 外部觸發寫入輸出*/
/*inputMsg : 輸入的對象請參考 參考 < 高級 讀 寫 > --> < S7 讀 > --> 輸入*/
/*_msgid : 當前消息id*/
注意
如果使用高級讀寫讀取字符串 ，可以先按字節讀取指定的長度，然后解析返回的數據。
寫單個

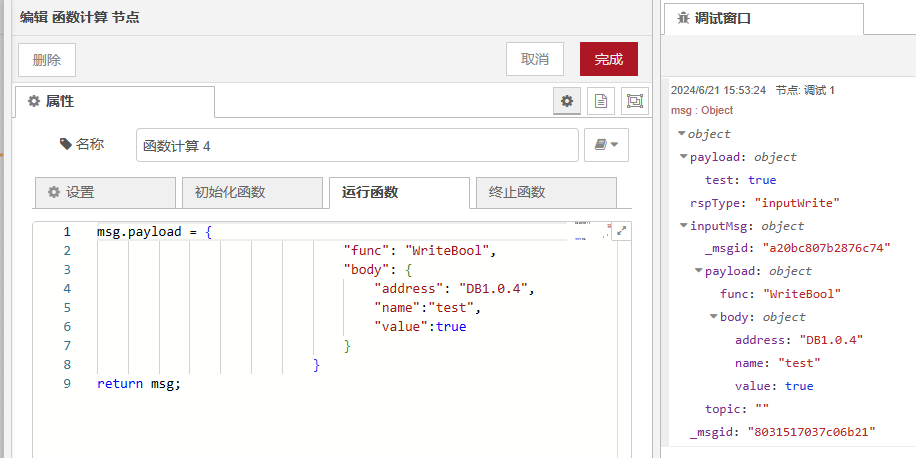

一次寫一個點位，示例如下：
輸入對象結構如下：
msg.payload =
{
"func": "WriteBool",
"body": {
"address": "DB1.0.4",
"name":"test",
"value":true
}
}
/*func : 控制字段*/
/* WriteBool*/
/* WriteByte*/
/* WriteInt16 */
/* WriteUInt16*/
/* WriteInt32 */
/* WriteUInt32*/
/* WriteInt64*/
/* WriteUInt64*/
/* WriteFloat */
/* WriteDouble*/
/* WriteString*/
/*body : 一個對象,包含要寫入的點位、點位值 */
/*address:點位地址 */
/*name :點位名稱 -可選,如果攜帶了此字段且不為空，則以此字段作為 key,否則以點位地址為 key */
/*value:要寫入的值 */

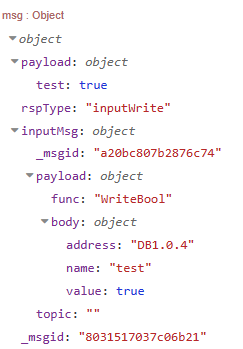

輸出對象結構如下：
{
"payload":{
"test":true
},
"rspType":"inputWrite",
"inputMsg":{
"_msgid":"a20bc807b2876c74",
"payload":{
"func":"WriteBool",
"body":{
"address":"DB1.0.4",
"name":"test",
"value":true
}
},
"topic":""
},
"_msgid":"8031517037c06b21"
}
/*payload : 外部觸發 寫入 執行的結果*/
/*test : 名為 'test'的點位，執行結果true:成功false:失敗 */
/*rspType : 當前輸出的類型*/
/*intRead : 循環讀取輸出*/
/*inputRead : 外部觸發讀取輸出*/
/*inputWrite: 外部觸發寫入輸出*/
/*inputMsg : 輸入的對象請參考 參考 < 高級 讀 寫 > --> < 寫 >--><寫單個> --> 輸入*/
/*_msgid : 當前消息id*/
注意：西門子Smart200 WriteString一次寫入有長度限制。建議借助點位表實現超長數據寫入。
寫多個
一次寫多個點位，示例如下：
輸入對象結構如下：
msg.payload=
{
"func": "WriteBoolArray",
"body": {
"address": "DB1.0.1",
"name":"test",
"values":[true,false,true,false]
}
}
/*func : 控制字段*/
/* WriteBoolArray*/
/* WriteInt16Array */
/* WriteUInt16Array*/
/* ReadInt32Array */
/* WriteUInt32Array*/
/* WriteInt64Array*/
/* WriteUInt64Array*/
/* WriteFloatArray */
/* WriteDoubleArray*/
/*body : 一個對象,包含要寫入的點位、點位值 */
/*address:點位地址 */
/*name :點位名稱 -可選,如果攜帶了此字段且不為空，則以此字段作為 key,否則以點位地址為 key */
/*values:要寫入的值 [Array] */

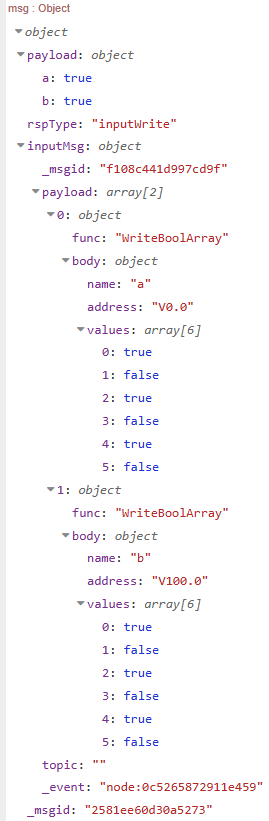

輸出對象結構如下：
{
"payload":{
"a":true,
"b":true
},
"rspType":"inputWrite",
"inputMsg":{
"_msgid":"f108c441d997cd9f",
"payload":[{
"func":"WriteBoolArray",
"body":{
"name":"a",
"address":"V0.0",
"values":[true,false,true,false,true,false]}
},{
"func":"WriteBoolArray",
"body":{
"name":"b",
"address":"V100.0",
"values":[true,false,true,false,true,false]}
}],
"topic":"",
"_event":"node:0c5265872911e459"
},
"_msgid":"2581ee60d30a5273"
}
/*payload : 外部觸發 寫入 執行的結果*/
/*a : 名為 'a'的點位，執行結果true:成功false:失敗 */
/*rspType : 當前輸出的類型*/
/*intRead : 循環讀取輸出*/
/*inputRead : 外部觸發讀取輸出*/
/*inputWrite: 外部觸發寫入輸出*/
/*inputMsg : 輸入的對象請參考 參考 < 高級 讀 寫 > --> < 寫 >--><寫多個> --> 輸入*/
/*_msgid : 當前消息id*/
按字節寫多個
注意，按字節寫多個時，需要將要寫入的值轉為16進制字符串形式。
輸入對象結構如下：
msg.payload = [{
func: "WriteByteArray",
body: {
name: "a",
address: "V0",
value: "00 1A 2B 3C 4D 5E"}
},{
func: "WriteByteArray",
body: {
name: "b",
address:"V100",
value:"00 1A 2B 3C 4D 5E"
}
}]
/*func : 控制字段*/
/* WriteByteArray*/
/*body : 一個對象,包含要寫入的點位、點位值 */
/*address:點位地址 */
/*name :點位名稱 -可選,如果攜帶了此字段且不為空，則以此字段作為 key,否則以點位地址為 key */
/*value:要寫入的值 */

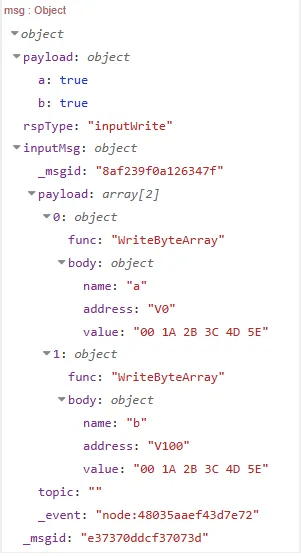

輸出對象結構如下：
{
"payload": {
"a": true,
"b": true
},
"rspType": "inputWrite",
"inputMsg": {
"_msgid": "8af239f0a126347f",
"payload": [{
"func": "WriteByteArray",
"body": {
"name": "a",
"address": "V0",
"value": "00 1A 2B 3C 4D 5E"
}
}, {
"func": "WriteByteArray",
"body": {
"name": "b",
"address": "V100",
"value": "00 1A 2B 3C 4D 5E"
}
}],
"topic": "",
"_event": "node:48035aaef43d7e72"
},
"_msgid": "e37370ddcf37073d"
}
/*payload : 外部觸發 寫入 執行的結果*/
/*a : 名為 'a'的點位，執行結果true:成功false:失敗 */
/*rspType : 當前輸出的類型*/
/*intRead : 循環讀取輸出*/
/*inputRead : 外部觸發讀取輸出*/
/*inputWrite: 外部觸發寫入輸出*/
/*inputMsg : 輸入的對象請參考 參考 < 高級 讀 寫 > --> < 寫 >--><按字節寫讀個> --> 輸入*/
/*_msgid : 當前消息id*/
源碼/詳細：https://iotrouter.yuque.com/zn3vdn/eg8000/vw4fa0mibhixgocn#J2HzK
