概述

Siemens節點用于和西門子品牌的PLC進行讀寫通信。

協議

S7 | PPI。

節點使用

節點的具體使用說明，請參考：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/vw4fa0mibhixgocn

更多參數

在使用不同協議進行PLC數據讀寫時，會有一些不同的參數設置，特別說明如下：

1.S7協議

西門子S7通信時，需要設置一些特殊參數，參數含義如下：

ConType：當前PLC的連接方式。 PG：1(默認) | OP：2 | S7Basic：3...A B C D E F 10【按16進制填寫】。

Rack：機架號。 默認： 0 【按16進制填寫】。

Slot：槽號。 默認： 3【按16進制填寫】。

LocalTSAP： 默認： 4D57。 【按16進制填寫】。

DestTSAP： 默認： 4D57。 【按16進制填寫】。

地址示例

S7協議支持按地址讀取數據

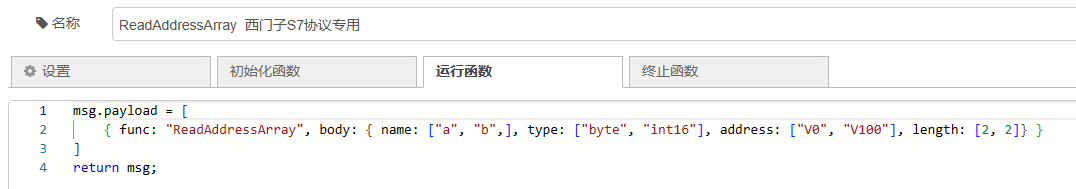

msg.payload = [

{

func: "ReadAddressArray",

body: {

name: ["a", "b",],

datatype: ["Byte", "Int16"],

address: ["V0", "V100"],

length: [2, 2]

}

}

]

/*func : 控制字段 */

/* ReadAddressArray*/

/*body : 一個對象,包含要讀取的點位、點位名稱 */

/*address:點位地址 */

/*name :點位名稱 -可選,如果攜帶了此字段且不為空，則以此字段作為 key,否則以點位地址為 key */

/*datatype :點位類型 -不區分大小寫*/

/*Bool*/

/*Byte*/

/*Int16 */

/*UInt16*/

/*Int32 */

/*UInt32*/

/*Int64 */

/*UInt64*/

/*Float */

/*Double*/

/*String-ASCII*/

/*String-Unicode*/

/*String-Unicode-big*/

/*string-UTF-8*/

/*string-UTF-32 */

/*string-ANSI */

/*string-GB2312 */

/*length :點位長度*/

2.PPI協議

西門子PPI通信時，需要設置一些特殊參數，參數含義如下：

站號：通信站號。 默認： 2。 【按16進制填寫】。

地址示例

測試用例

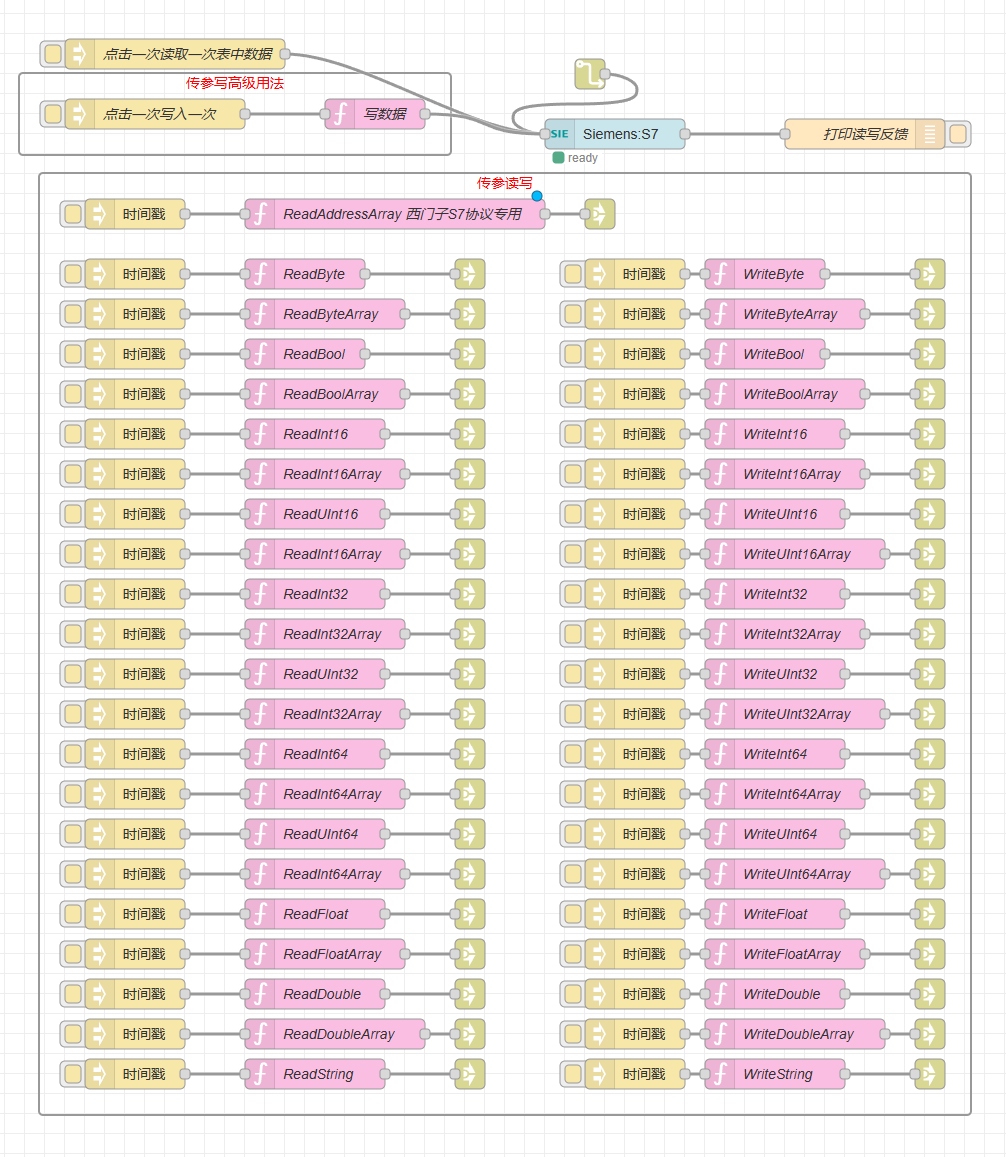

S7協議

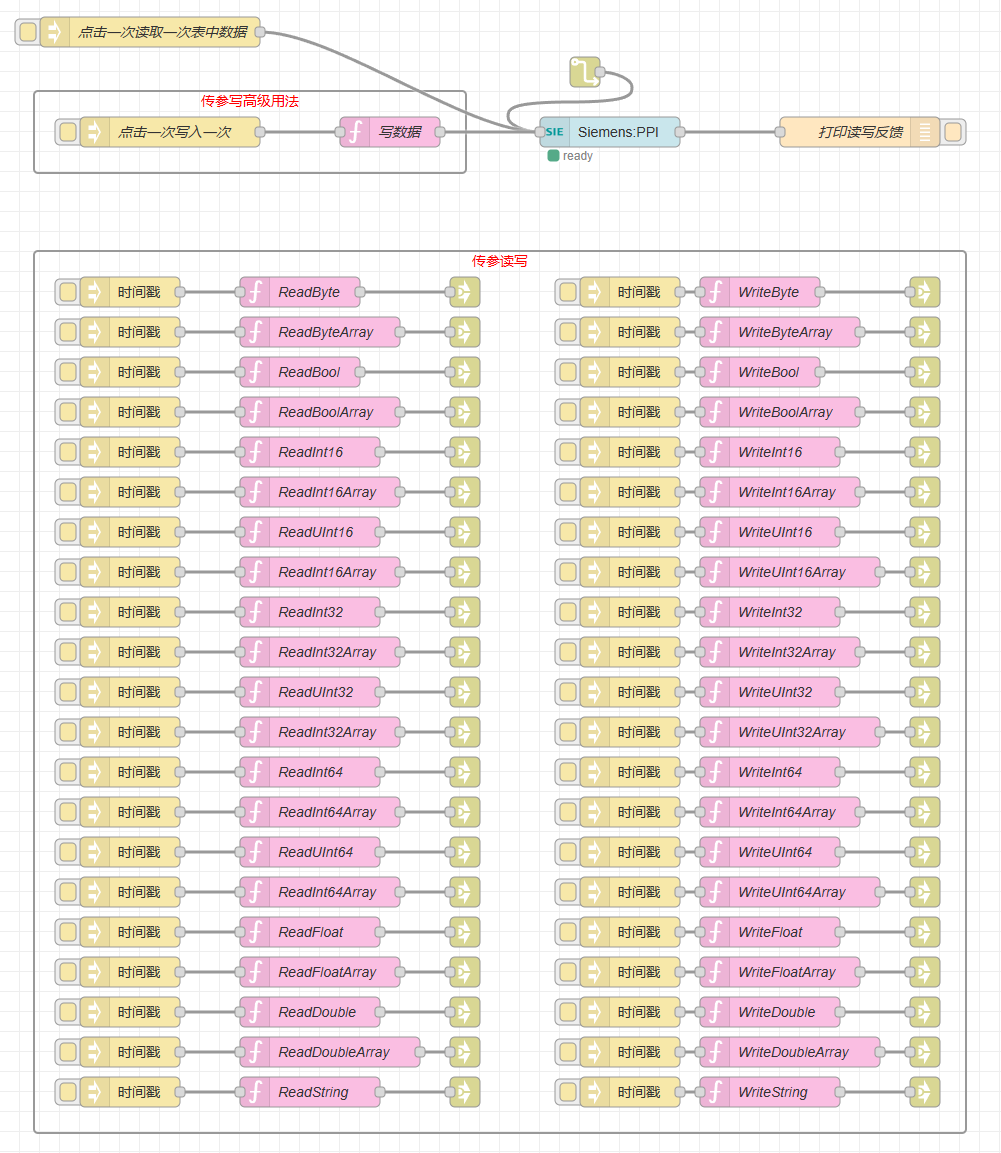

PPI協議

注意

支持?jǐn)?shù)據點批量導入導出

機架號/槽號博圖軟件查看方式

使用S7-1200/S7-1500需要額外的配置，才能讀取數據：

要訪問的數據塊必須禁用Optimized block access

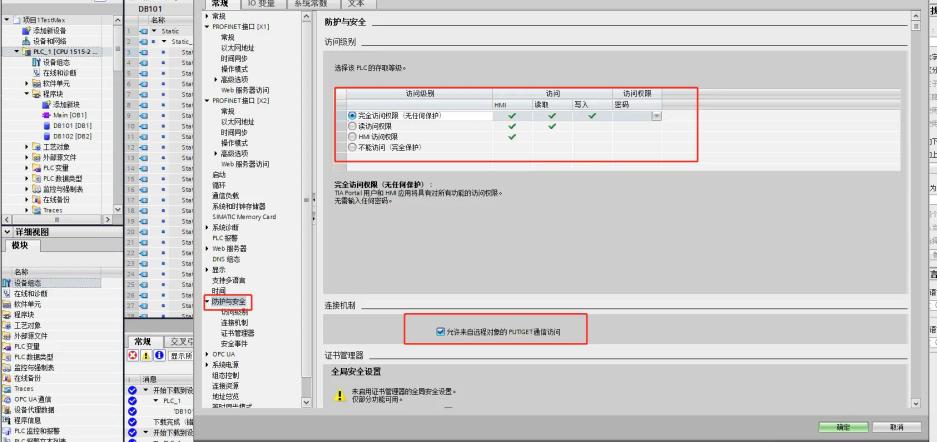

在CPU屬性的保護項啟用Permit access with PUT/GET

源碼/原文：https://iotrouter.yuque.com/zn3vdn/eg8000/hh3gq8an371h7xiw
